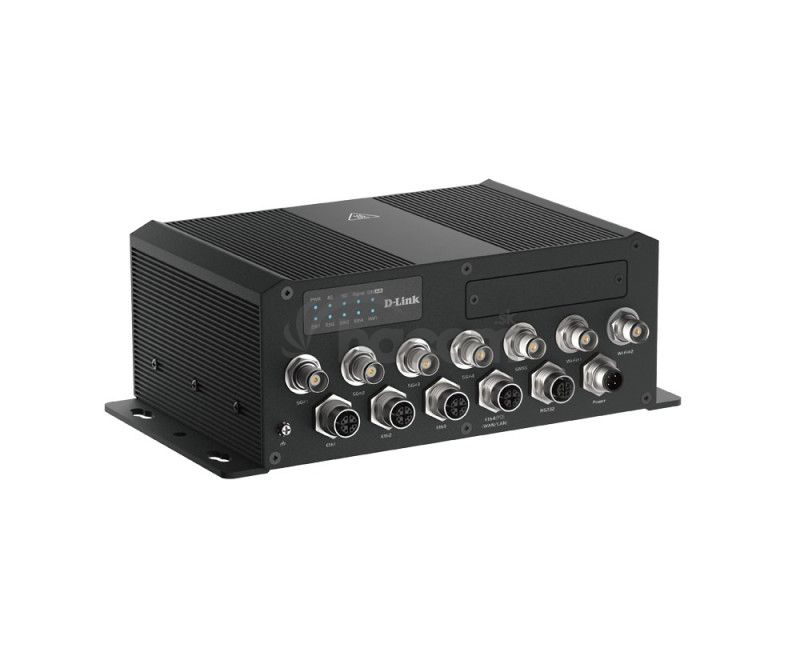

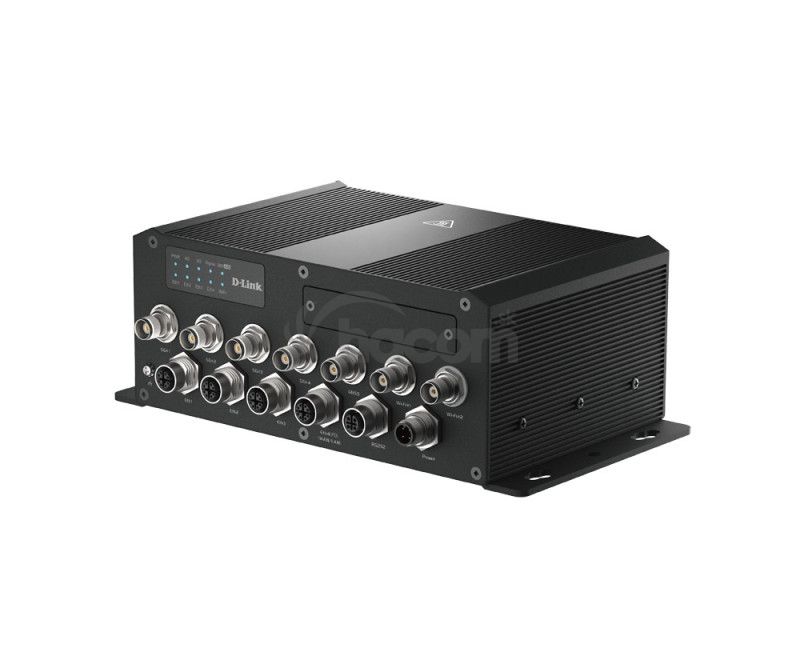

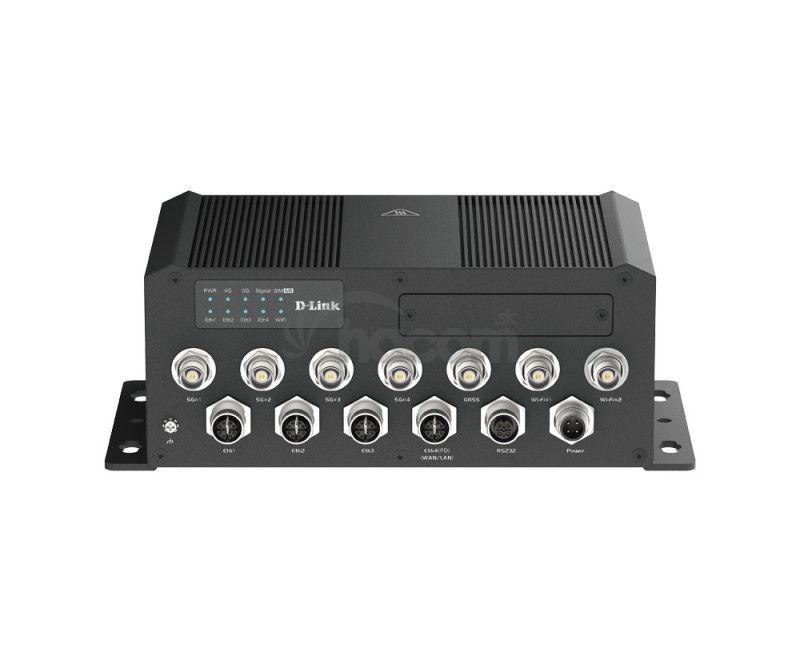

D-Link DTM-570-GS 5G Transit Gateway
Transitná brána DTM-570-GS 5G poskytuje robustné mobilné pripojenie 5G NR a LTE pre bezdrôtový uplink a downlink a je vybavená štyrmi gigabitovými ethernetovými portami s kódovaním M12/X pre pripojenie lokálnych zariadení. Toto riešenie hladko integruje poskytovateľov služieb, cestujúcich, vozidlá, Wi-Fi6 AX1800, certifikáciu pre železničnú dopravu, široký rozsah vstupného napätia a pozemné systémy do jednotnej siete, bezproblémovo prepája IP kamery, senzory RS232 a ďalšie miestne zariadenia, takže je ideálny pre náročné aplikácie IoT v tranzitnom prostredí.
Vďaka vysokorýchlostnému bezdrôtovému pripojeniu Wi-Fi6 AX1800 s vysokou kapacitou uľahčuje výmenu cestovných dát v reálnom čase. Prostredníctvom integrácie pokročilých sieťových technológií pomáha DTM-570-GS vytvárať múdrejšie, pohodlnejšie a efektívnejšie dopravné služby. Je založený na principoch osobnej mobility a slobody, zlepšuje tok cestujúcich a účinne znižuje dopravné zápchy.

* vylepšená palubná telematika a infotainment - DTM-570-GS posilňuje železničnú dopravu vďaka pokročilej konektivite, ktorá prepája palubné zariadenia RS-232 a Ethernet s internetom prostredníctvom robustnej siete 5G. Toto nastavenie nielen uľahčuje monitorovanie bezpečnosti cestujúcich v reálnom čase prostredníctvom kamerových systémov, ale taktiež zaisťuje plynulý provoz palubných systémov železnice. Navyše poskytuje presné informácie o príchode do stanice na digitálnych displejoch, čím zlepšuje zážitok cestujúcich.
* optimalizácia prevádzky železníc pomocou lokalizačných služieb - DTM-570-GS zlepšuje prevádzku železníc vďaka presnému určovaniu polohy pomocou GPS, čo umožňuje efektívne využitie aktív v reálnom čase. Brána podporuje prevádzkovateľa tým, že poskytuje podrobné informácie o polohe vlaku a ujetých kilometroch, čo uľahčuje optimalizáciu tras a zaisťuje presnosť a vyššiu efektivitu vďaka včasným službám.
* robustná konštrukcia pre železničné aplikácie - DTM-570-GS je navrhnutý tak, aby odolával náročným podmienkám v kolejových vozidlách a splňoval povinné požiadavky noriem EN45545, EN50155 a EN50121-3-2 týkajúcich sa železníc. Jeho robustná konštrukcia zahŕňa priemyselné konektory M12, puzdro z pozinkovanej ocele odolnej proti korózii a široký rozsah vstupného napätia. To zaisťuje spolehlivé a stabilné pripojenie M2M aj za extrémnych podmienok pohybu, teploty a vlhkosti, čo ho robí ideálnym pre náročné železničné aplikácie, kde je spoľahlivý výkon rozhodujúci.

Management: webové rozhranie, SMS, D-ECS (cloudová platforma pre vzdialenú správu zariadenia)

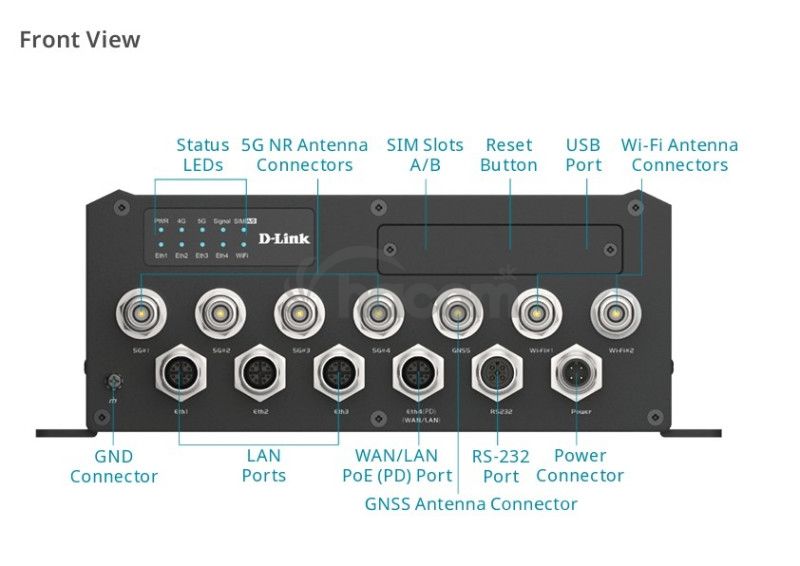

Rozhranie zariadenia:
* Mobilný modul: 5G/4G 3GPP Rel. 16
* mobilné štandardy: 5G NR (sub-6 GHz), 4G LTE (DL Cat 19/UL Cat 18) - duálny režim 4G/5G pre prispôsobenie sa rôznym sieťam operátorov
* Ethernet: 1x GE (M12, X kódovaný) WAN/LAN port, 3 x GE LAN porty (M12) - (rýchlosť ethernetu: porty 10/100/1000 Mb/s)
* SIM slot: 2x dual SIM (Mini SIM) s auto failoverom (pre redundanciu pri selhaní mobilnej siete WAN)
* Wi-Fi: WiFi6 AX1800 (2,4G/5GHz) pre pripojenie viacerých zariadení
* GNSS: profesionálny GPS/GLONASS systém GNSS
* Sériový port: 1x sériový port RS-232 (M12, A-coded)
* Log úložiska: 1x USB
* vstupný príkon: DC 18-75 V (M12 A-Code) alebo cez PoE (Eth4) (X-Code)
- počet PoE portov: 1 (PoE In)
* anténne konektory: 4x TNC mobilné, 2x TNC Wi-Fi, 1 x TNC GPS

Výkon:
* maximálna priepustnosť dať v mobilnej sieti:
- 5G NSA: 3,4 Gb/s (DL) / 550 Mb/s (UL)
- 5G SA: 2,4 Gb/s (DL) / 900 Mb/s (UL)
- LTE: 1,6 Gb/s (DL) / 200 Mb/s (UL)
* maximálna prenosová rýchlosť Wi-Fi: 2,4 GHz: až 574 Mb/s, 5 GHz: až 1201 Mb/s
- rýchlosť prenosu dát závisí od kapacity siete a sily signálu

WAN:
* WAN rozhraní: mobilné, Ether-WAN, Wi-Fi
* Multi-WAN funkcie: failover (prepnutie pri selhaní)
* Cellular: NAT, most
* Ether-WAN: dynamic IP, static IP, PPPoE
* monitorovanie pripojenia: Ping/DNS query reboot

Siete:
* LAN & VLAN: DHCP server/relay, port/tag-based VLAN
* Port Forward: NAT Loopback, Special AP&ALG, DMZ, Virtual Server & Computer, VPN Pass-through
* Routing: Statický, dynamický RIPv1/v2, OSPF, BGP
* DDNS: DynDNS, No-IP, dynamic DO
* QoS: Traffic priority queuing by source/destination, service
* IGMP Proxy, IPv4/v6

Wi-Fi(6) AX1800:
* pre vzdialený prístup k dátam v reálnom čase a pripojenie viacerých telemetrických zariadení a senzorov
* štandard: IEEE 802.11 ax/ac/n/g/b/a/h
* režimy: AP Router
* funkcie: Multi SSID, WIDS, AP router mode, stanica
* zabezpečenie: WPA2-PSK, WPA2, WPA-PSK/WPA2-PSK, WPA3-SAE, WPA2-PSK/WPA3-SAE, WPA3, 802.1x
* šifrovanie: WEP, AES, TKIP/AES

Služby:
* Cellular Toolkit: Data usage, SMS, SIM PIN, network scan
* Event Management: SMS, e-mail

VPN:
* VPN Tunnel: IPSec, OpenVPN, PPTP, L2TP, GRE, WireGuard
* VPN Pass Through: IPSec, PPTP, L2TP

Zabezpečenie:
* Firewall: SPI firewall, IPS, port forward, ALG
* Access Control: MAC/IP filter, URL blocking

Správa:
* Management: SNMPv1/2/3, D-Link D-ECS (licencia spoplatnená)
* Maintenance: Web UI, diagnostik tools via ping/tracert
* System: FW aktualizácia, obnova a obnova konfigurácie, reboot a obnova
* Logging: System log, externý syslog server

Monitoring:
* Device Status: CPU/memory usage, connection sessions, WAN statut, klient list
* Cellular Status: IMSI, ICCID, operátor, pripojenia štátu, pripojená skupina, RSSI, SINR, RSRP, RSRQ, LAC, TAC, ID cell, MCC, a MNC
* Security: VPN statut, firewall statut
* Štatistické a správy: Cellular signal, cellular usage

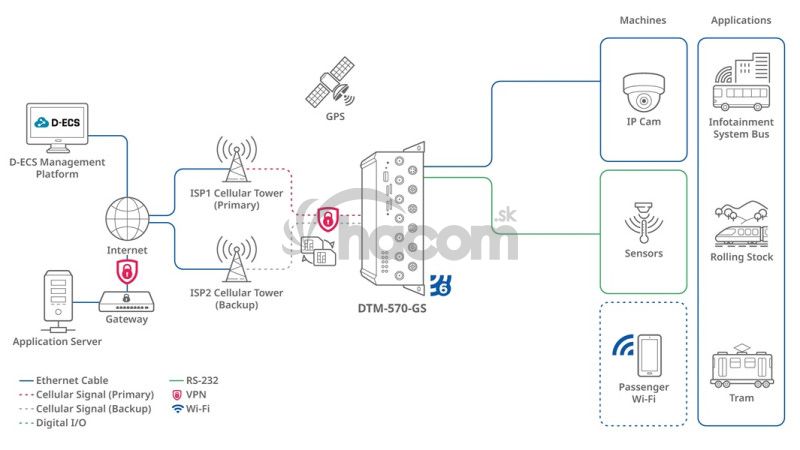

Možnosti použitia:
* Wi-Fi hotspot pre cestujúcich, systém infotainmentu (autobus, kolejové vozidlá/vysokorýchlostné vlaky, tramvaje), palubná sieť pre zariadenia RS-232 a Wi-Fi, GPS lokalizácia pre správu vozového parku

Farba: čierna (priemyselný dizajn)
Materiál zariadenia: odolné puzdro z pozinkovanej ocele - odolnosť proti korózii v náročných podmienkách
Možnosti montáže: montáž na stenu
Rozmery: (ŠxHxV): 207,4 x 135 x 86 mm
Prevádzková teplota: -30 až 70 °C
Prevádzková vlhkosť: 10 % až 95 % bez kondenzácie

Obsah balenia:
* D-Link DTM-570-GS 5G Transit Gateway
VOLITEĽNE (nie je súčasťou balenia):
* 4x mobilné SMA antény (odnímateľné)
* 2x Wi-Fi antény s prevodníkom (odnímateľné)
* 1x GPS anténa (odnímateľné)
* 1x RJ-45/M12 kábel
* 1x RS232 kábel
* 2x držiaky pre montáž na stenu (Wallmount Brackets)

Záruka: 36 mes.

Viac informácií v datasheete výrobcu v záložke Odkazy.

Upozornenie:
Skutočný výkon sa môže líšiť v závislosti od nastavenia, kabeláže, teploty, konfigurácie siete, rozhrania, kompatibility zariadenia, podmienok prostredia a na mieste a ďalších podobných faktoroch. Odkazy na výkon, rýchlosť signálu alebo spracovania, dosah signálu alebo vzdialenosť, šifrovanie dát, úložnú kapacitu, vlastnosti displeja alebo inej metriky výkonu sú založené na optimálnych podmienkách odvodených z priemyselných štandardov a sú poskytované iba na informačné účely. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
