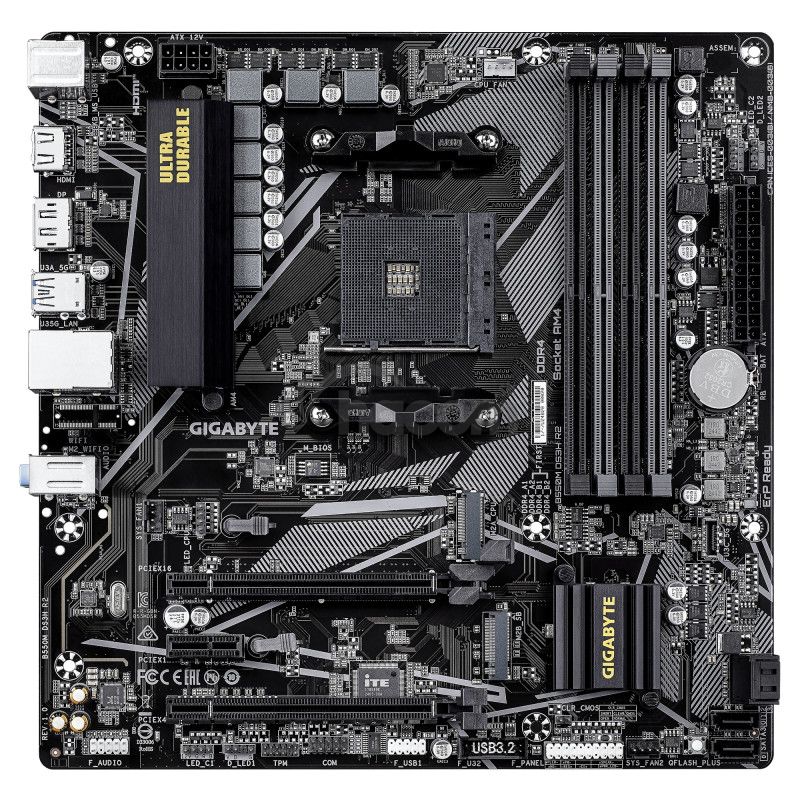

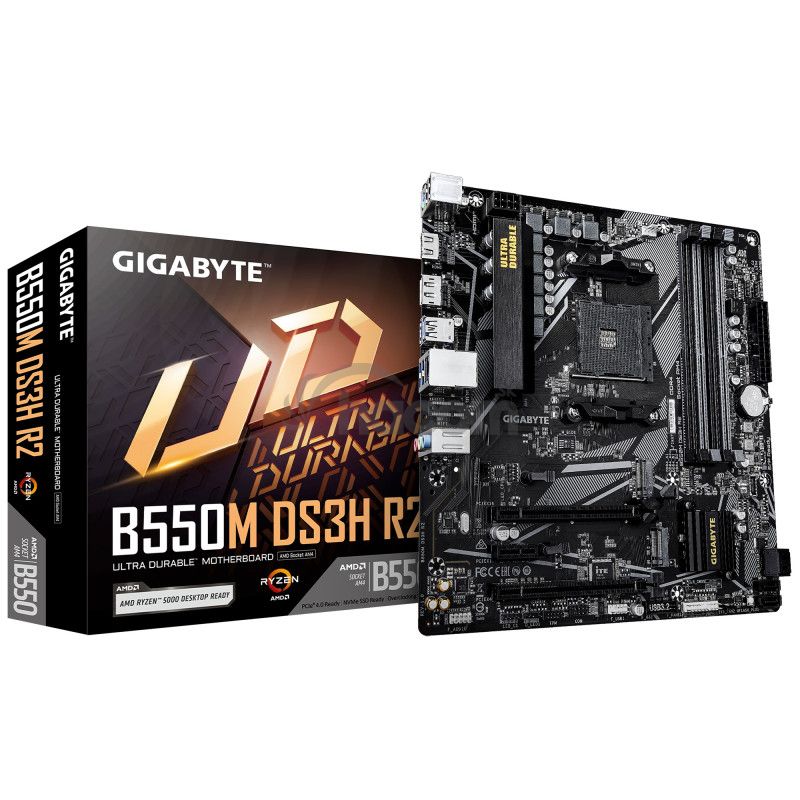

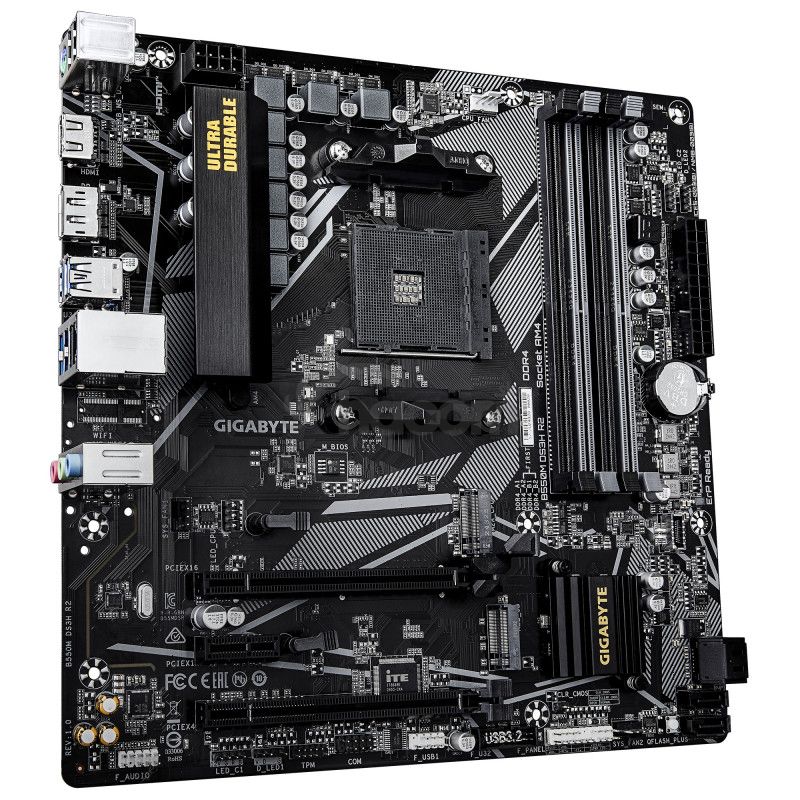

GIGABYTE B550M DS3H R2


*EZ-Latch

Chipset: AMD B550
Rozmerový formát: Micro ATX (244x244mm)
Podpora pre procesory: AMD Ryzen 5000 Series/Ryzen 5000 G-Series/Ryzen 4000
Pätica procesora: AM4

Pamäť:


*4x DIMM pätica podporujúca až 128GB, DDR4 4733(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3200/293
*dvojkanálová architektúra pamäte
*podpora pamäťových modulov ECC bez vyrovnávacej pamäte DIMM 1Rx8/2Rx8
*podpora pamäťových modulov DIMM bez vyrovnávacej pamäte bez ECC 1Rx8/2Rx8/1Rx16
*podpora pamäťových modulov Extreme Memory Profile (XMP)

Grafické výstupy: grafické špecifikácie sa môžu líšiť v závislosti na podpore CPU (maximálna zdieľaná pamäť 16GB)


*1x DisplayPort 1.4
*1x HDMI® 2.1

Zvuková karta: Realtek® kodek ALC1220 (7.1 Surround Sound High Definition Audio)
Ethernet: Realtek® GbE LAN
WLAN + Bluetooth: nie

Rozširujúce sloty:


*1x PCI Express x16 (PCIEX16)
*1x PCI Express x16 (PCIEX4)
*1x PCI Express x1 (PCIEX1)

RAID radič: podpora pre NVMe SSD a SATA RAID 0/1/10

Úložný priestor:
celkom podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s


*1x M.2 (M2A_CPU), M kľúč, typ 2280 SSD (podpora SATA a PCIe 4.0/3.0 x4/x2)
*1x M.2 (M2B_SB), M kľúč, typ 2280 SSD (podpora SATA a PCIe 3.0 x2)
*4x port SATA 6Gb/s

USB:
Zadné USB (celkom 6 portov)


*4x USB 3.2 Gen 1
*2x USB 2.0/1.1

Predné USB (celkom 5 portov)


*1x konektor USB-C® s podporou USB 3.2 Gen 1
*1x USB 3.2 Gen 1 header - podpora ďalších 2 portov USB 3.2 Gen 1
*1x USB 2.0/1.1 header - podpora ďalších 2 portov USB 2.0/1.1

Porty na zadnom paneli:


*1x PS/2 delený pre klávesnicu/myš
*1x DisplayPort
*1x HDMI
*4x USB 3.2 Gen 1
*2x USB 2.0/1.1
*1x RJ-45
*3x audio jack

Interné porty:
Napájanie


*1x 24-pin ATX hlavný napájací konektor
*1x 8-pin ATX 12V napájací konektor

Súvisiaci s ventilátorom a chladením


*1x CPU fan header
*2x system fan headers
*1x CPU cooler LED strip/RGB LED strip header

Súvisiace s úložiskom


*2x M.2 slot (Key M)
*4x SATA 6Gb/s port

USB


*1x konektor USB-C® s podporou USB 3.2 Gen 1
*1x USB 3.2 Gen 1 header
*1x USB 2.0/1.1 header

Ostatné


*2x adresovateľný LED header
*2x RGB LED strip header
*1x front panel header
*1x front panel audio header
*1x Trusted Platform Module (TPM) header (2x 6pin, iba pre modul GC-TPM2.0_S)
*1x serial port header
*1x Clear CMOS jumper
*1x tlačidlo Q-Flash Plus

BIOS: 1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
