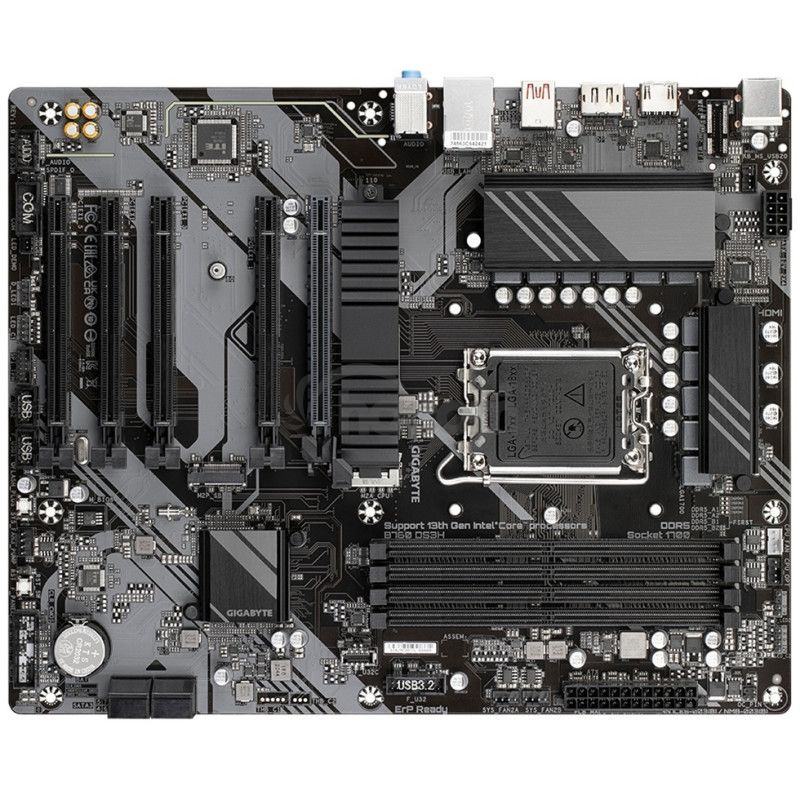

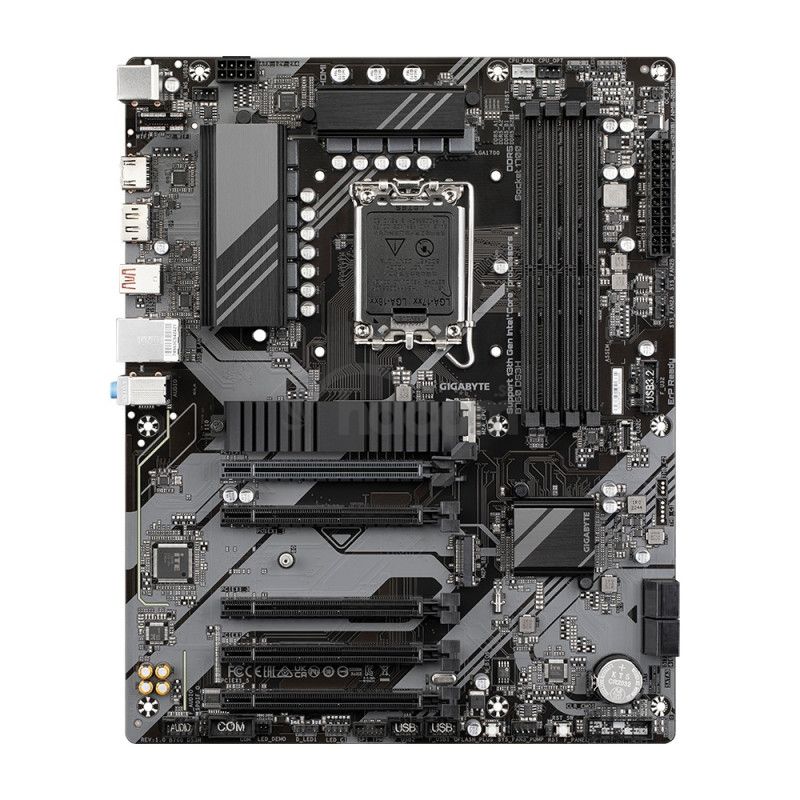

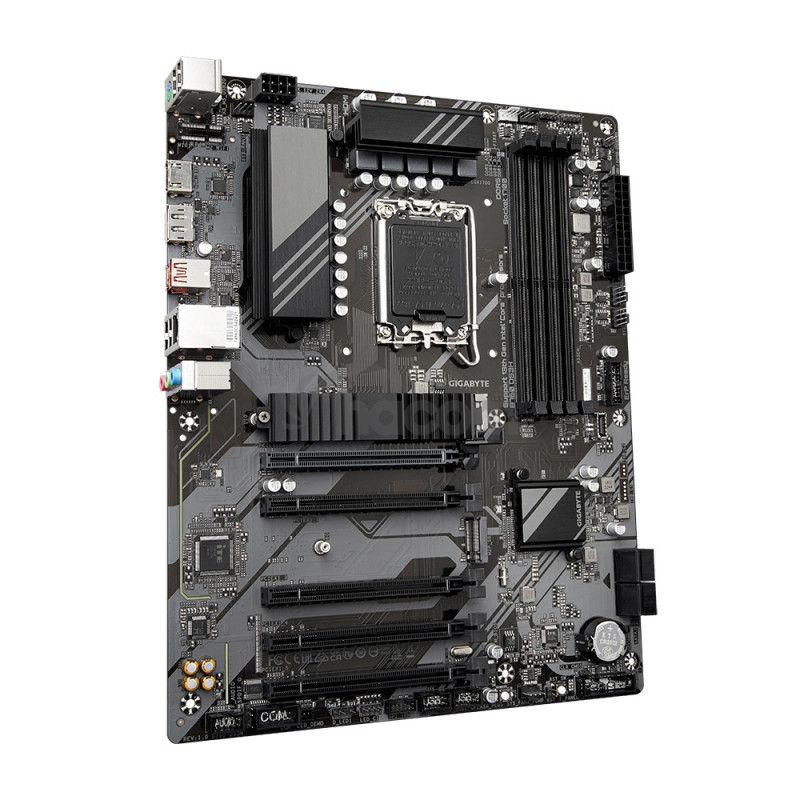

GIGABYTE B760 DS3H (rev. 1.0)

Chipset: Intel® B760 Express
Rozmerový formát: ATX (305x244mm)
Podpora pre procesory: Intel® 13. a 12. generácie
Pätica procesora: LGA1700

Pamäť:
* 4x DIMM pätica podporujúca až 256GB, DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 600 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s pamäťové moduly
* dvojkanálová architektúra pamäte
* podpora pamäťových modulov Extreme Memory Profile (XMP)
Grafické výstupy:
* 1x HDMI port s maximálnym rozlíšením 4096 x 2160 pri 60 Hz - Podpora pre verziu HDMI 2.1 a HDCP 2.3
* 1x DisplayPort s maximálnym rozlíšením 4096 x 2304 pri 60 Hz - Podpora pre verziu DP 1.2 a HDCP 2.3
Zvuková karta:
* Kodek Realtek® Audio
* High Definition Audio
* 2/4/5.1/7.1 kanál
* Podpora výstupu S/PDIF
Ethernet: Realtek® GbE LAN

Rozširujúce sloty:
* 1x PCI Express x16 podporuje PCIe 4.0 a beží na x16 (PCIEX16)
* 4x PCI Express x16 podporuje PCIe 3.0 a beží na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5)

Úložný priestor:
celkom podporuje 2 slot M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 4x port SATA 6Gb/s

RAID radič: podpora RAID 0/1/5/10 pre úložné zariadenia SATA

USB:
Zadné USB (celkom 6 portov)
* 1x USB typ-C® 3.2 Gen 2x2
* 1x USB 3.2 Gen 2 (červený)
* 4x USB 2.0/1.1

Predné USB (celkom 7 portov)
* 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header - podpora ďalšieho 1 USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora ďalších 2 USB 2.0/1.1

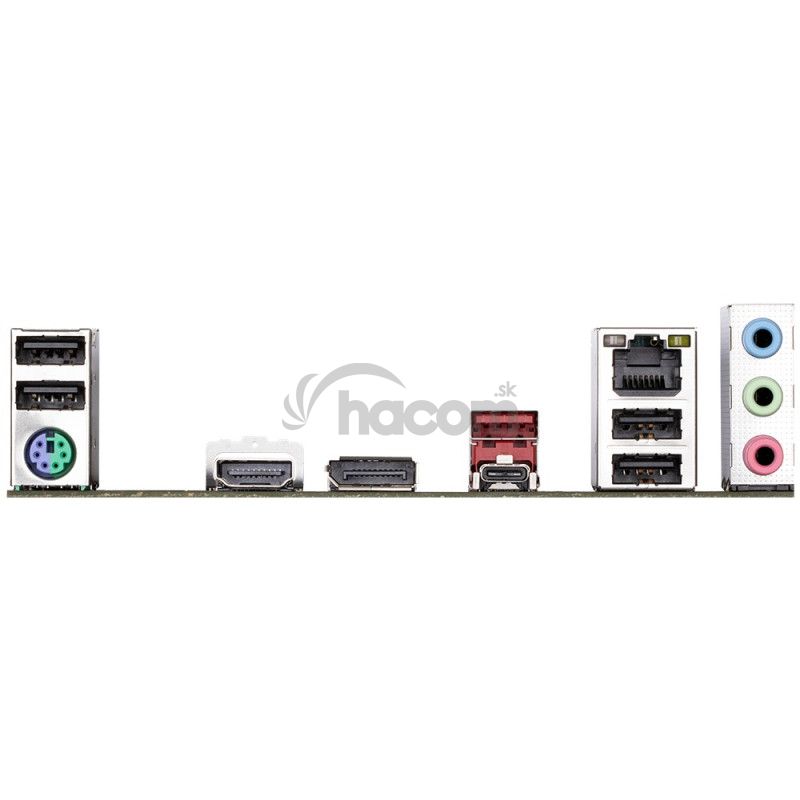

Porty na zadnom paneli:
* 1x USB typ-C® 3.2 Gen 2x2
* 1x USB 3.2 Gen 2 (červený)
* 4x USB 2.0/1.1
* 1x PS/2
* 1x HDMI
* 1x DisplayPort
* 1x RJ-45
* 3x audio jack

Interné porty:
Napájanie
* 1x 24-pin ATX hlavný napájací konektor
* 1x 8-pin ATX 12V napájací konektor
Súvisiaci s ventilátorom a chladením
* 1x CPU fan header
* 1x CPU fanúšik/water cooling pump header
* 3x system fan headers
* 1x systém fan/water cooling pump header
Súvisiace s úložiskom
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatné
* 2x adresovateľný LED strip header
* 2x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module header (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
* 1x serial port header
* 1x S/PDIf Out header
* 1x reset jumper
* 1x resetovacie tlačidlo
* 1x Q-Flash plus tlačidlo
* 1x Clear CMOS jumper

BIOS: 1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
