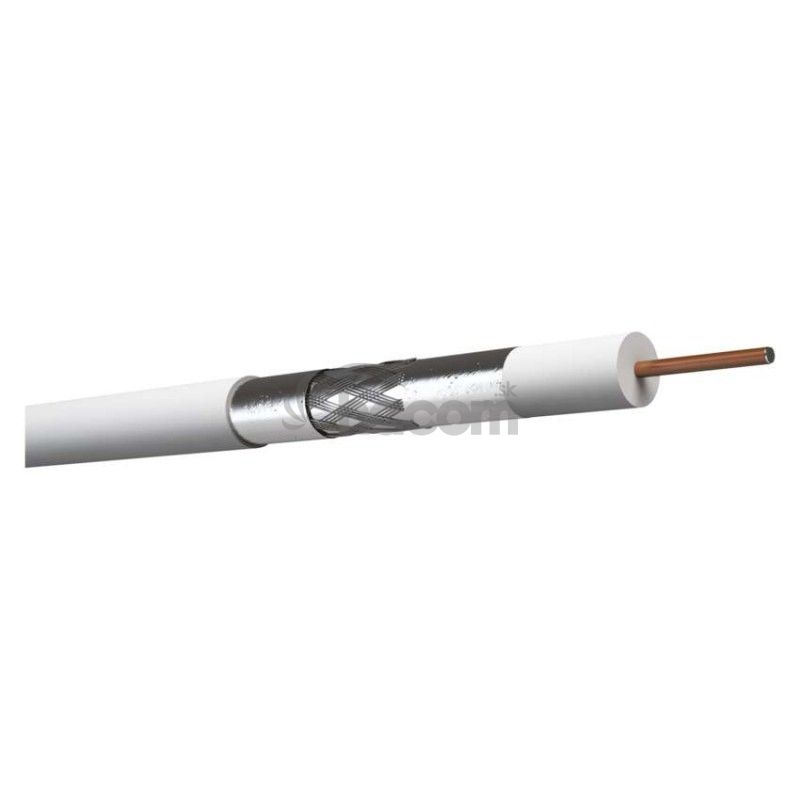

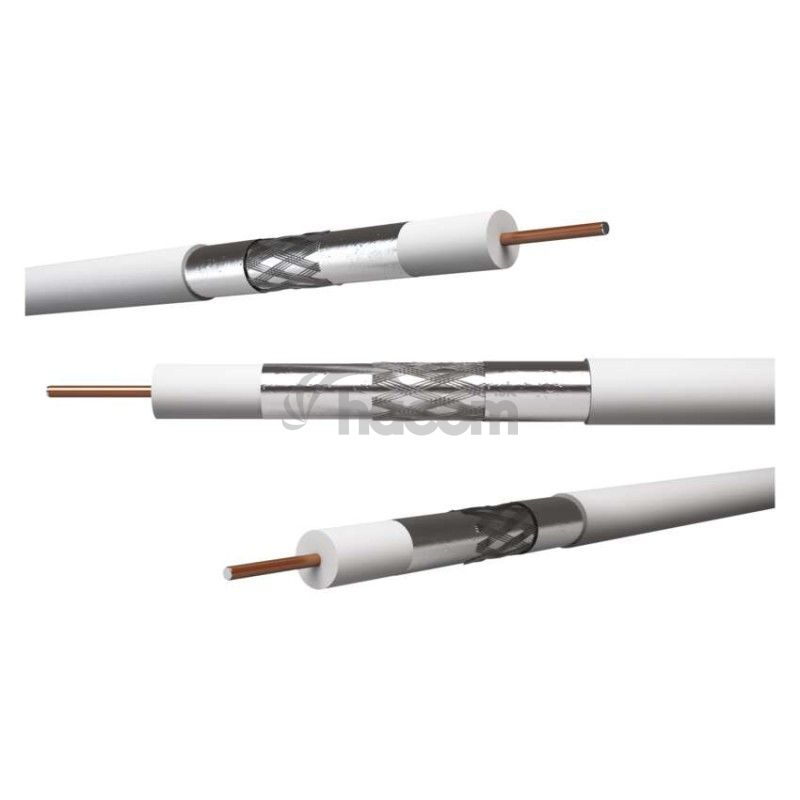

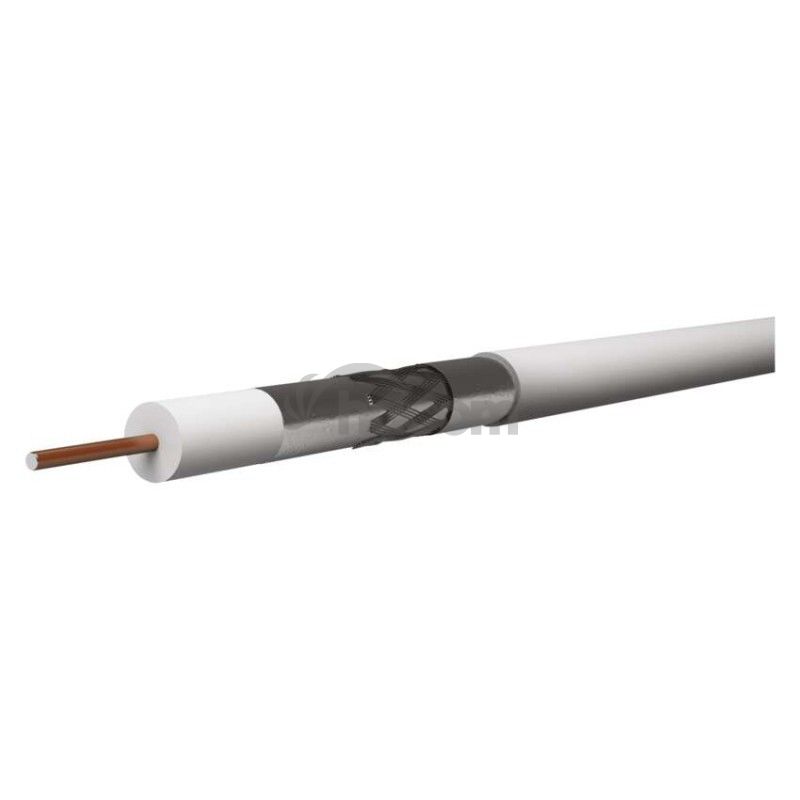

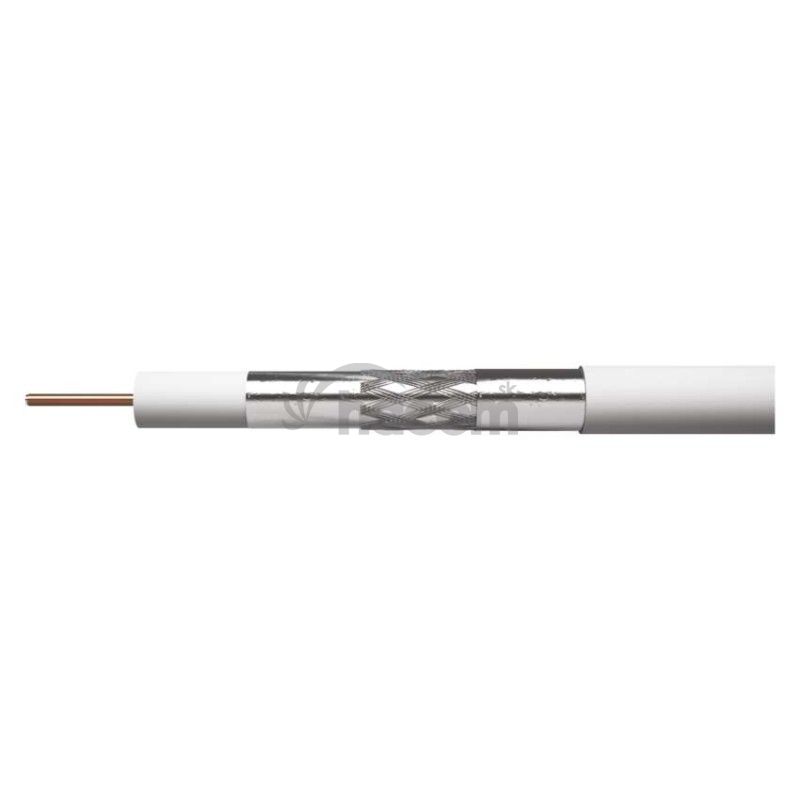

Koaxiálny kábel CB135, 100m 100m S5382
| APE = vzduchové dielektrikum | nie |
|---|---|
| činiteľ skrátenia | 0,85 |
| dielektrikum typ, priemer | FPE 4,8 mm |
| farba izolácie napájacích vodičov | neuvádza sa |
| farba plášťa kábla | biela |
| FPE = penové dielektrikum | áno |
| hmotnosť (kg/km) | 41 |
| impedancia | 75 Ohm |
| izolácia napájacích vodičov | neuvádza sa |
| izolačný odpor medzi jadrami pri 20 °C (MOhm/ km) | 500 |
| kapacita (pF/ m) | 75 |
| konštrukcia napájacích vodičov | neuvádza sa |
| materiál plášťa kábla | PVC |
| materiál tienenia | hliník (Al) |
| materiál vnútorného vodiča | meďou plátovaný oceľový drôt (CCS) |
| max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro | 25,3 |
| max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro | 45,2 |
| max. útlm pri 20 °C (dB/100m) 1 000 MHz | 21,9 |
| max. útlm pri 20 °C (dB/100m) 100 MHz | 7,2 |
| max. útlm pri 20 °C (dB/100m) 10 MHz | 2,28 |
| max. útlm pri 20 °C (dB/100m) 2 000 MHz | 33,5 |
| max. útlm pri 20 °C (dB/100m) 450 MHz | 15 |
| max. útlm pri 20 °C (dB/100m) 650 MHz | 18,3 |
| max. útlm pri 20 °C (dB/100m) 860 MHz | 20,7 |
| min. polomer ohybu jednorazový/ násobný | 30/60 mm |
| min. útlm odrazu pri 20 °C (dB) 10–300 MHz | 25 |
| min. útlm odrazu pri 20 °C (dB) 300–600 MHz | 23 |
| min. útlm odrazu pri 20 °C (dB) 600–900 MHz | 20 |
| min. útlm tienenia (dB) 10 ~ 800 MHz | >110 |
| montážna teplota | +5 °C až +60 °C |
| nebezpečné látky | žiadne |
| odolné UV | nie |
| odporúčané typy konektorov - F lisovacie | *K7220 |
| odporúčané typy konektorov - F skrutkovacie | *K7331 |
| PE = polyetylénové dielektrikum | nie |
| PES = vrstva fólie | nie |
| počet drôtikov tienenia | 64× 0,12 mm |
| počet tienení | 3 |
| pokrytie tienenia | 28 % |

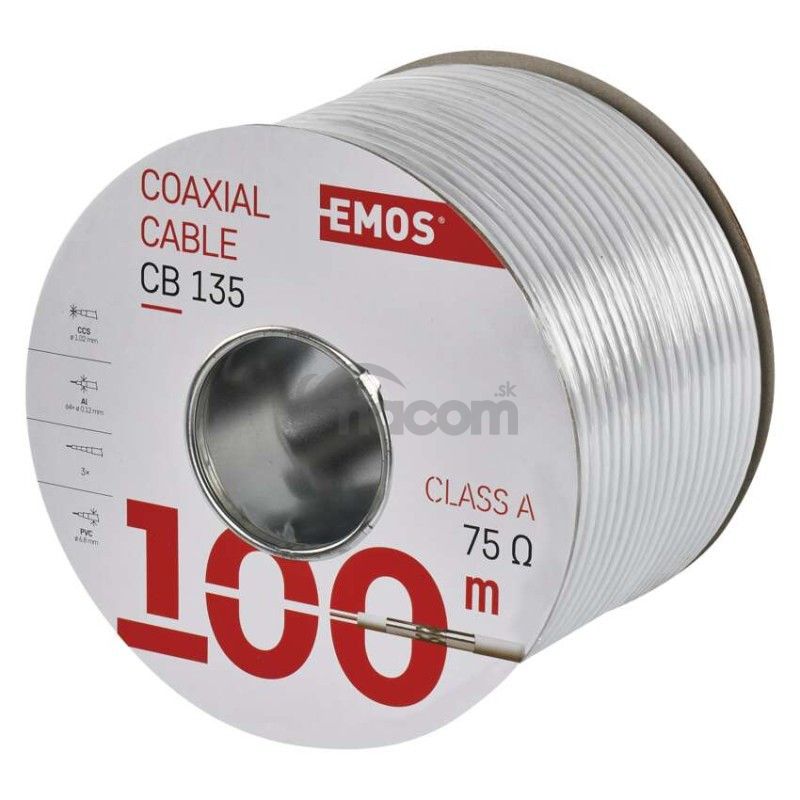

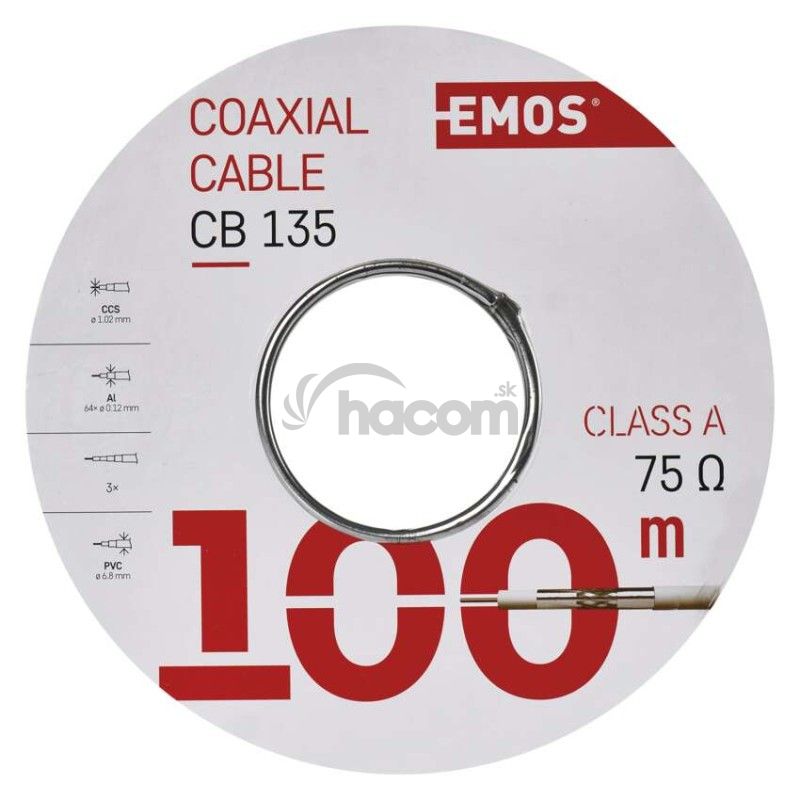

| predajný obal | 100 m, cievka |
| priemer plášťa kábla | 6,8 mm |
| priemer tienenia | 64× 0,10 mm2 |
| priemer vnútorného vodiča | 1,02 mm |
| prierez napájacích vodičov | neuvádza sa |
| skladovacia teplota | -20 °C až +75 °C |
| spôsob balenia - dĺžka | 100 m |
| spôsob balenia - ozn. metráží | 1–100 m |
| spôsob balenia - typ cievky | papierová cievka s potlačou |
| tienenie I. fólie | 1× Al/PES |
| tienenie II. fólie | Al/PES |
| trieda reakcie na oheň | Eca |
| typ koaxiálneho kábla | CB135 |
| vhodné pre vonkajšie použitie | nie |
| zamýšľané použitie | vnútorné rozvody, odolné rušeniu, CLASS A |
| záručná doba | 2 roky |
Parametre
| Hmotnosť | 3,946 kg |
|---|
