MSI MEG X870E ACE MAX/AM5/ATX MEG X870E ACE MAX

MSI MEG X870E ACE MAX/AM5/ATX MEG X870E ACE MAX

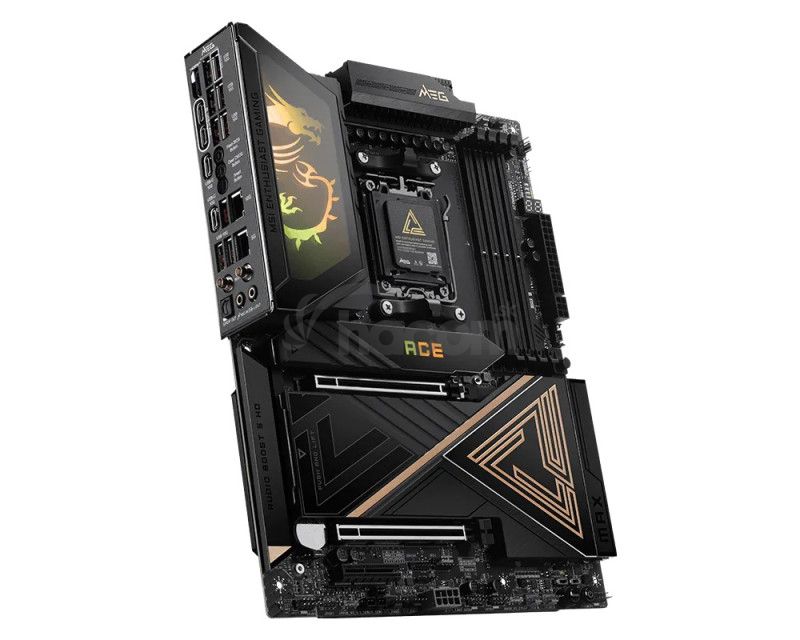

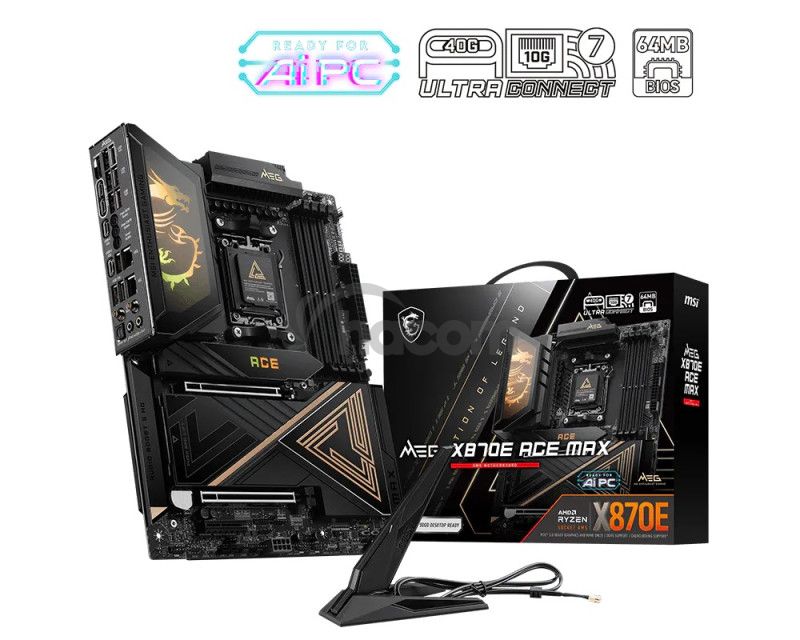

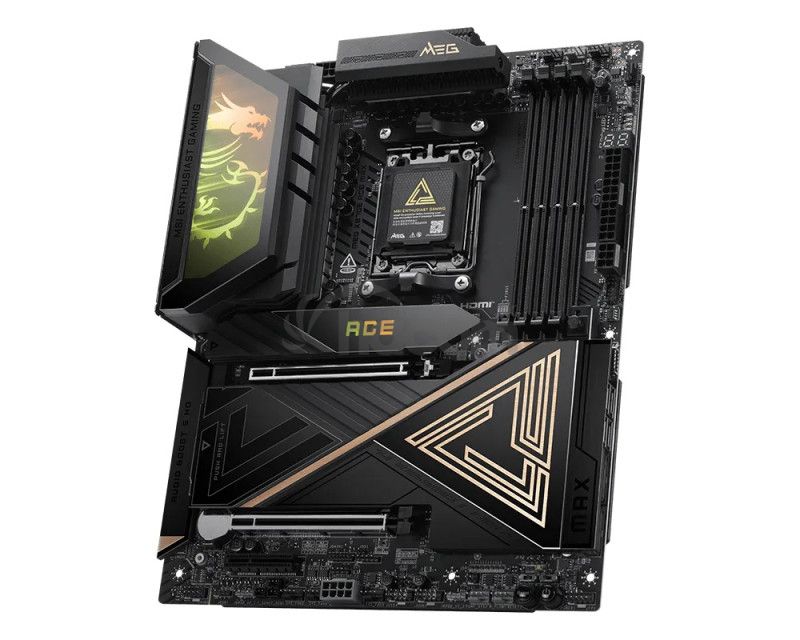

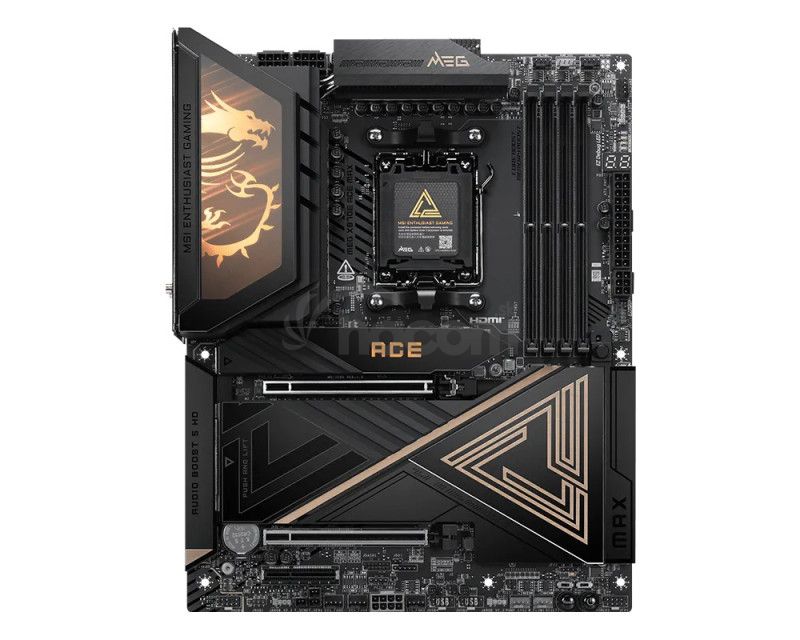

MSI MEG X870E ACE MAX

* Frozr Guard
* EZ DIY
* EZ OC
* Audio Boost 5 HD
* Mystic Light

Chipset: AMD X870E
Rozmerový formát: ATX (304,8x243,84mm)
Podpora pre procesory: AMD Ryzen™ radu 9000/8000/7000
Piatica procesora: AM5

Pamäť:
* 4x DDR5 UDIMM, maximálna kapacita pamäte 256GB, podpora pamäte 9000-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s
* max. frekvencia pretaktovania:
• 1DPC 1R rýchlosť až 8400+ MT/s
• 1DPC 2R rýchlosť až 6400+ MT/s
• 2DPC 1R rýchlosť až 6400+ MT/s
• 2DPC 2R rýchlosť až 6400+ MT/s
* podpora AMD POR Speed a JEDEC Speed
* podpora pretaktovania pamäte a AMD EXPO™
* podpora Non-ECC, bez vyrovnávacej pamäte
* podpora CUDIMM, iba Clock Driver bypass mode
* dvojkanálová architektúra paměti
Grafické výstupy:
(Špecifikácie grafiky sa môžu líšiť v závislosti od nainštalovaného CPU.)
* 1x HDMI™ 2.1 s portom FRL, maximálne rozlíšenie 8K 60Hz
* 2x DisplayPort USB4 ® typu C, podpora DisplayPort 1.4 s HBR3 cez USB typ C, maximálne rozlišenie 4K 120Hz
Zvuková karta: Realtek® ALC4082 Codec + ESS9219Q Combo DAC/HPA, 7.1-kanálový zvuk, podpora výstupu S/PDIF
Ethernet: 1x Marvell® AQC113CS 10Gbps LAN, 1x Realtek® 8126 5Gbps LAN
WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4 (bezdrôtový modul je predinštalovaný v slote M.2 Key-E)
Rozširujúce sloty: 2x PCI-E x16 + 1x PCI-E x4:
* PCI_E1 Gen PCIe 5.0 x16
* PCI_E2 Gen PCIe 5.0 x8
* PCI_E3 Gen PCIe 5.0 x4

PCI_E1 a PCI_E2:
- podpora PCIe 5.0 x16/x0 (pre procesory Ryzen™ 9000/7000)
- podpora PCIe 4.0 x8/x0 (pre procesory Ryzen™ 8700/8600/8400)
- podpora PCIe 4.0 x4/x0 (pre procesory Ryzen™ 8500/8300)

Úložný priestor:
celkom podporuje 5 slotov M.2 a 4 porty SATA 6Gb/s
* M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 22110/2260 zariadení
* M.2_2 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zariadení
* M.2_3 (čipset) podporuje až PCIe 4.0 x4, podpora 22440/2280 zariadení
* M.2_4 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zariadení
* M.2_5 (čipset) podporuje až PCIe 4.0 x4, podpora 2280 zariadení
* 4x port SATA 6Gb/s

RAID radič: podpora RAID 0/1/10 pre úložné zariadenia SATA a podpora RAID 0/1/(5)/10 pre úložné zariadenia M.2 NVMe

USB:
Zadné USB (celkom 13 portov)
* 2x USB 4.0 40Gb/s (typ C)
* 2x USB 3.2 Gen 2 10Gb/s (typ C)
* 9x USB 3.2 Gen 2 10Gb/s (typ A)

Predné USB (celkom 9 portov)
* 1x USB 20Gb/s (typ C)
* 4x USB 5Gb/s (typ A)
* 4x USB 2.0

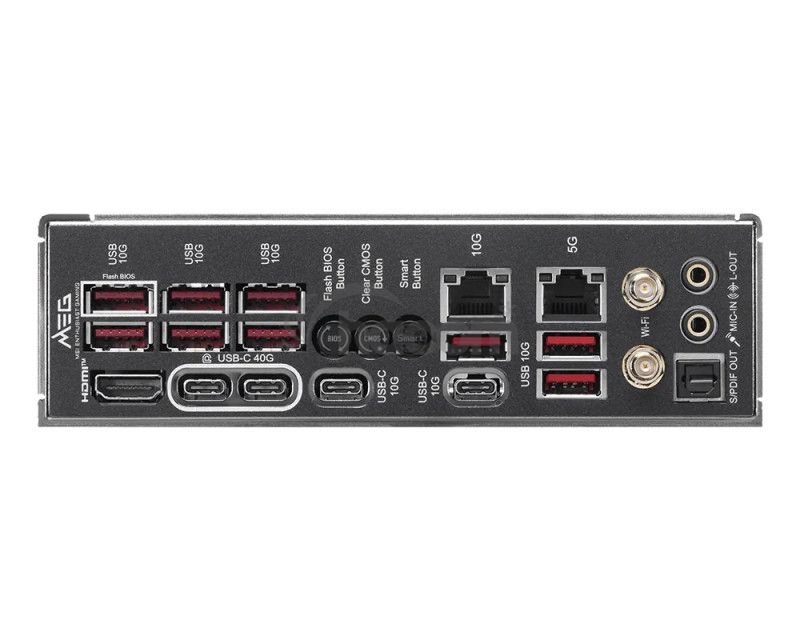

Porty na zadnom paneli:
* 2x USB 4.0 40Gb/s (typ C)
* 2x USB 3.2 Gen 2 10Gb/s (typ C)
* 9x USB 3.2 Gen 2 10Gb/s (typ A) červený
* 1x HDMI™
* 1x RJ-45 5G LAN
* 1x RJ-45 10G LAN
* 1x Wi-Fi/Bluetooth
* 2x audio konektor
* 1x S/PDIF out
* 1x tlačidlo Flash BIOS
* 1x tlačidlo Clear CMOS
* 1x tlačidlo Smart

Interné porty:
Napájanie
* 1x napájací konektor (ATX_PWR)
* 2x napájací konektor (CPU_PWR)
* 1x napájací konektor (PCIE_PWR 8pin)
* 1x predný konektor typ C pre rýchle nabíjanie (PD_PWR1)
Súvisiaci s ventilátorom a chlazením
* 1x ventilátor CPU
* 2x kombinovaný ventilátor (Pump_Sys Fan)
* 5x systémový ventilátor
Súvisiace s úložiskom
* 4x SATA 6Gb/s konektor
* 5x slot M.2 (M-Key)
USB
* 4x USB 2.0
* 4x USB 5Gb/s (typ A)
* 1x USB 20Gb/s (typ C)
Osvetlenie LED
* 3x adresovateľný V2 RGB LED konektor (JARGB_V2)
* 1x RGB LED konektor (JRGB)
* 1x EZ Digi-Debug LED
* 4x EZ Debug LED
* 1x EZ Memory Detection LED
* 1x EZ LED Control switch
Ostatné
* 1x EZ Conn-header (JAF_2)
* 2x Front Panel (JFP)
* 1x Chassis Intrusion (JCI)
* 1x Water Flow connector
* 1x Front Audio (JAUD)
* 2x Thermal Sensor connector (T_SEN)
* 1x Tuning Controller connector (JDASH)
* 1x TPM pin header (podpora TPM 2.0)
* 2x Direct OC Jumper (JBCLK)
* V-check point

Príslušenstvo:
* 4x SATA 6Gb/s kábel
* 1 na 3 EZ Conn-kábel (V2)
* 1 na 3 ARGB Gen 2 predlžovací kábel
* 2x Thermistor kábel
* EZ Front Panel kábel
* EZ Wi-Fi anténa
* 3x M.2 skrutka
* USB Drive
* sada nálepiek
* EZ M.2 Clip II Remover (kľúč)
* užívateľská príručka

Odkaz na stránku výrobcu: https://www.msi.com/Motherboard/MEG-X870E-ACE-MAX
