Ubiquiti EAV-Bridge, UniFi Enterprise Audio/Video Fiber, AVoIP switch
špičkový UniFi optický L3 switch pre profesionálne A/V inštalácie


Produkt patrí do "Unifi Enterprise Partner Program" - všetky predaje sú podmienené registráciou projektu s vyplnením formulára.

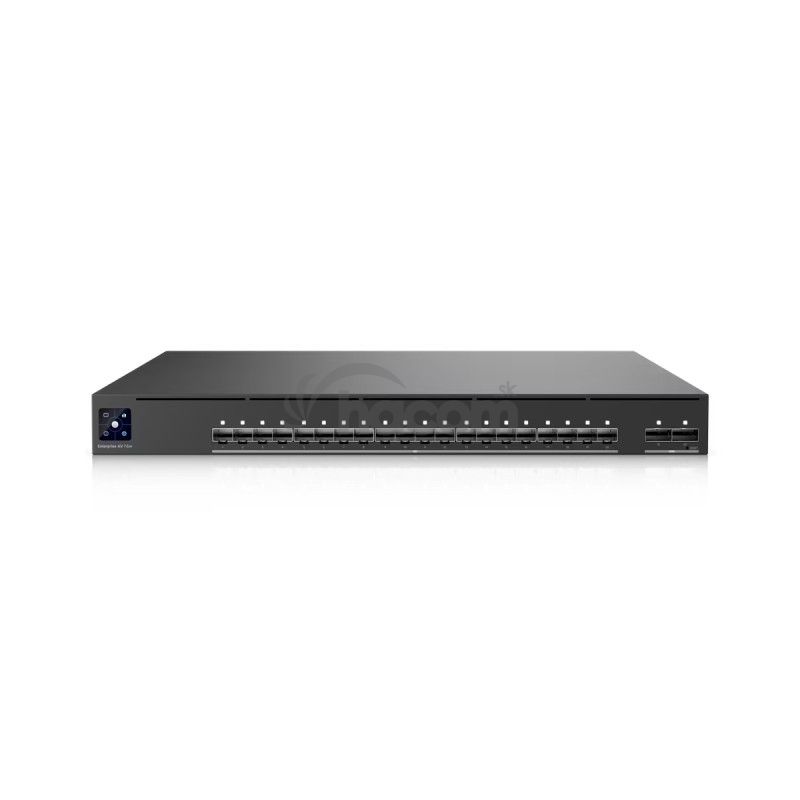

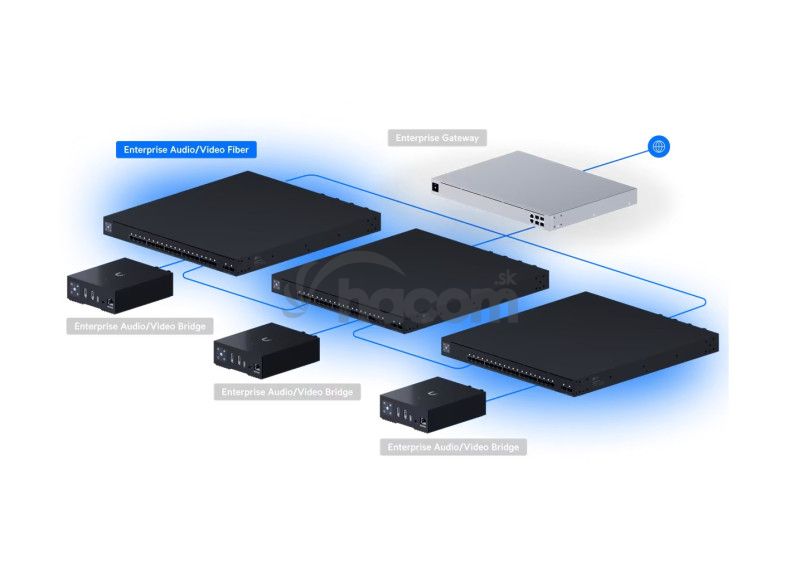

Switch navrhnutý pre rozsiahle AV inštalácie aj produkčné štúdiá, kde je kľúčová maximálna presnosť prenosu obrazu a zvuku. Nabízí 20× 10G SFP+ portov a 2× 100G QSFP28 úplinky pre vysokokapacitnú optickú konektivitu s minimálnou latenciou. Podpora štandardov SMPTE ST 2110, SDVoE a AES67 umožňuje bezproblémovú integráciu profesionálnych video a audio technológií do jednotnej infraštruktúry.
Stabilný prevádzku zaisťuje vysoko presný OCXO clock s podporou PTP časovania a možnosťou pripojenia externého GPS Grandmaster zdroja cez SMA konektor. Vďaka deterministickej synchronizácii je ideálny pre živú produkciu, vysílání aj kritické AV aplikácie vyžadujúce dokonale zladený prenos médií. Integrovaná technológia Etherlighting navyše uľahčuje orientáciu v kabeláži a správu sieťovej infraštruktúry.
Dedikovaný OOB manažment port umožňuje oddelenú správu mimo dátového prevádzky a zaisťuje prístup cez SSH aj pri výpadku hlavnej siete. Konzolový port poskytuje priamy sériový prístup k CLI pre rýchlu diagnostiku, obnovu alebo konfiguráciu zariadenia. Konštrukcia je optimalizovaná pre inštaláciu do 4-stĺpikového racku, prípadne s využitím stredového držiaka alebo police v 2-stĺpikových rackových riešeniach.
(Poznámka: EAV-XG-24-PoE sa predtým nazýval EAV-24-PoE. Ide iba o aktualizáciu názvu; čiže vykonané žiadne zmeny hardvéru.)

Kľúčové vlastnosti
* pokročilé AV siete - nízkolatenčné, vysoko výkonný AV transport pre moderné mediálne pracovné postupy
* podpora SMPTE ST 2110, SDVoE a AES67
* PTP časovanie s presným OCXO clockom

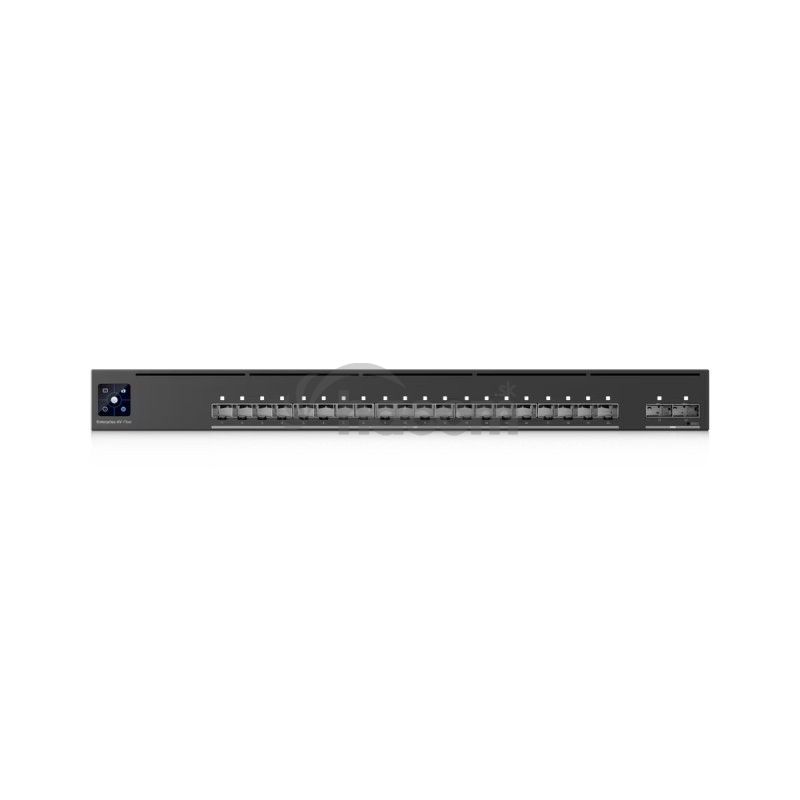

* 20x 10G SFP+ portov - vysokohustotné porty 10G SFP+ poskytujú flexibilné pripojenie pre širokú škálu AV zariadení
* 100G uplink konektivita - 2 uplinkové porty QSFP28 umožňujú vysokorýchlostnú agregáciu naprieč distribučnými a základnými vrstvami s rastúcou dopytom po sieti
* konzolový port pre CLI správu a diagnostiku
* načasovanie PTP - presné časovanie AV siete s režimami Grandmaster, Boundary a Transparent s obsahom SMA portu pre synchronizáciu GPS
* redundantné napájanie a chladenie - 2 napájacie zdroje vymeniteľné za prevádzky a inteligentné chladenie zaisťujú spoľahlivú prevádzkyschopnosť v kritických prostrediach
* vhodné pre profesionálne AV a moderné podniky

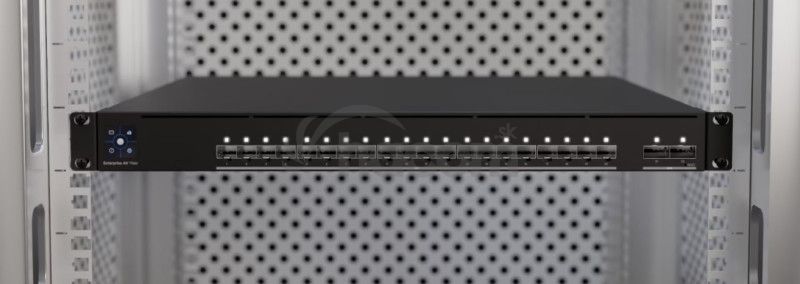

* optimalizované pre inštaláciu do 4-stĺpikového racku

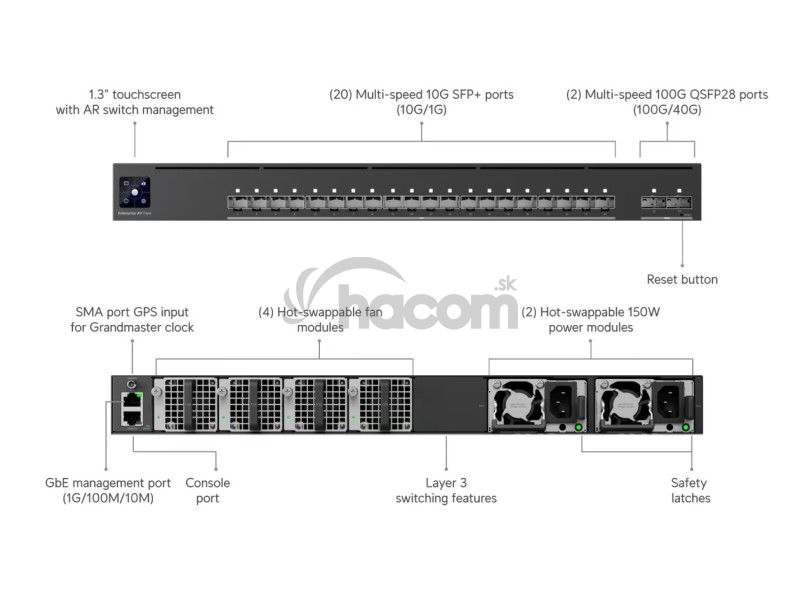

Rozloženie portov:
* 1 GbE RJ-45 - 1x 1 (1G/100M/10M) - iba port pre lokálnu správu OOB (management)-aj keď nie je k dispozícii sieťový prístup
* 10G SFP+ - 20x (10G/1G) - na pripojenie koncových zariadení (downlink)
* 100G QSFP28 - 2x (100G/40G) - pre vysokorýchlostné páteřné prepojenie (uplink)
* 1x konzolový port RJ-45 - priamy prístup k CLI prepínača pre rýchlu diagnostiku, obnovu alebo konfiguráciu
* 1x SMA konektor - vstup pre časový signál z GPS hodín (režim hodín Grandmaster s protokolom PTP-primárny zdroj času pre sieť) - precízna synchronizácia času v A/V sieti

Výkon:
Spínacia kapacita switcha: 800 Gb/s
Rýchlosť smerovania: 595 Mpps
Veľkosť vyrovnávacej pamäte paketov: 8 MB
Celková priepustnosť bez blokovania: 400 Gb/s
Podporované VLAN: 1000
Veľkosť tabuľky MAC adres: 32 000
Statické trasy IPv4: 512
Zoznam riadenia prístupu (ACL):
* IPv4: 256 pravidiel
* MAC: 256 pravidiel

Funkcia vrstvy L3:
*DHCP server pre lokálne spravované siete
*Inter-VLAN Routing (lokálne siete)
*statické smerovanie (lokálne siete)

Funkcia vrstvy L2:
* agregácia portov LACP
* STP & RSTP
* PTPv2
* QoS (DSCP)
* Pre AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
* pokročilá konfigurácia IGMP (Querier, Fast Leave, Router Port)
* IGMP Snooping
* 802.1X Control
* ACL založené na MAC a izolácie zariadenia
* DHCP Snooping & Guarding
* limit rýchlosti výstupu
* riadenie toku
* Storm Control
* obmedzovanie rýchlosti Multicast & Broadcast
* blokovanie adres MAC
* obmedzenie portu na základe MAC
* ACL založený na protokole IP a izolácie siete
* zrkadlenie a izolácia portov
* Jumbo rámca
* LLDP-MED
* Voice VLAN
* prevencie slúčiek

Management-riadenie:
*Ethernet
*Serial Console
*AR

Softvér:
Požiadavky na správu a sieť: aplikácia UniFi Network verzia 10.3 a novšia (prináša rozhranie špecializované nástroje pre dohľad nad AVoIP (Audio/Video over IP))

Metoda napájania: 2x univerzálny vstup, 100–240 V AC, 50/60 Hz - napájanie zo siete (230 v)
Metóda vstupného napájania: 2x AC vstup, napájacie moduly (zdroje) vymeniteľné počas prevádzky

Maximálna spotreba energie: 150 W
Redundancia a chladenie:

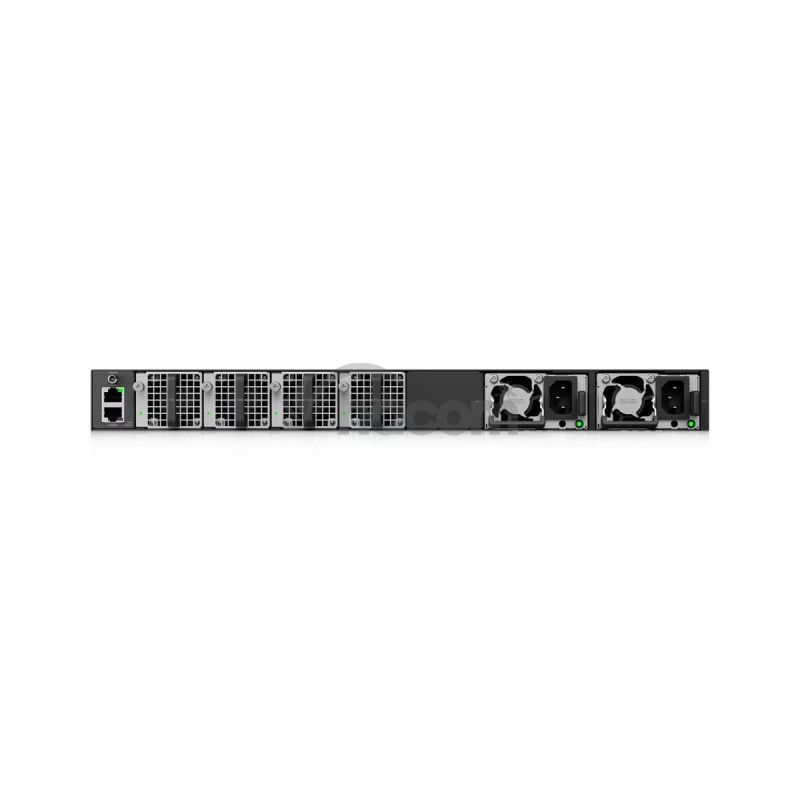

- napájacie zdroje: 2× hot-swap 150W AC/DC napájacie moduly, redundantné
- počet ventilátorov: 4 (40x40 mm) - moduly ventilátorov vymeniteľné počas prevádzky (moduly pracujú s redundanciou 3+1)

LED diódy: Ethernet, zdroj, ventilátor
Tlačidlá: factory reset
LCM displej: 1,3" dotykový displej (modul)

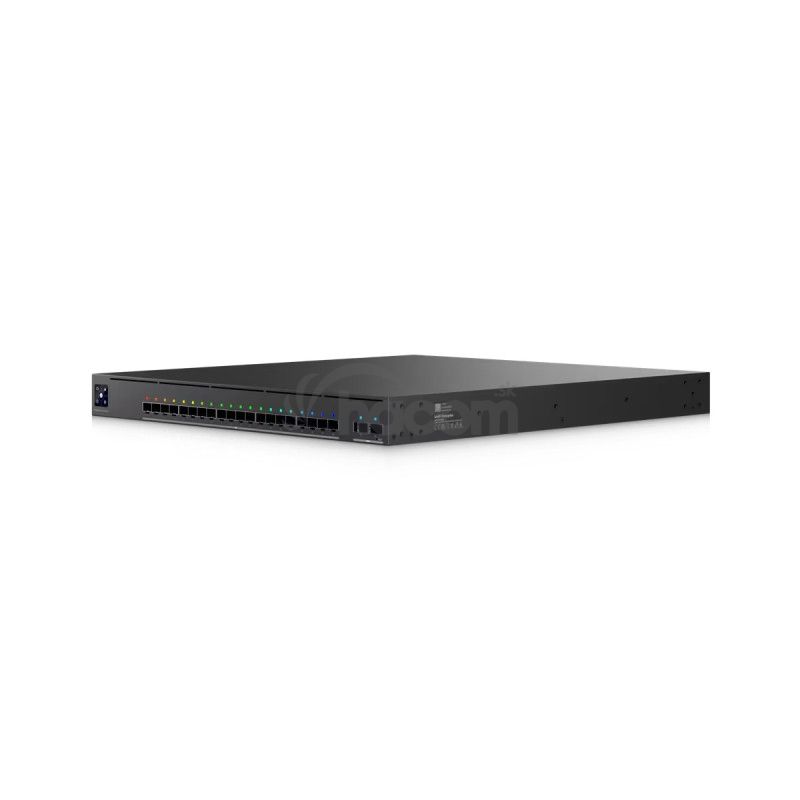

Technológia Etherlighting:
* inteligentné podsvietenie portov a systémových stavov
* SFP+, QSFP28 - farebná indikácia stavu

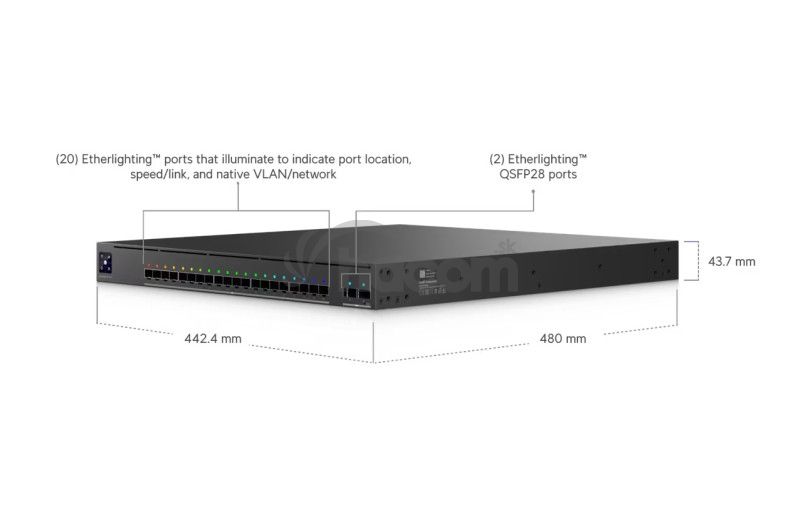

Rozmery (mm): 442,4 × 480 × 43,7
Hmotnosť (g): 8950 (9050 s rack úchytmi)
Farba: čierna
Materiál puzdra: SGCC ocel
Materiál uchytenia: SGCC ocel
ESD/EMP ochrana: vzduch: ± 12 kV, kontakt: ± 8 kV
Odvod tepla: 512 BTU/hod
Teplota okolia (°C): -5 až 40
Okolitá provozní vlhkosť: 10 až 90 % bez kondenzácie

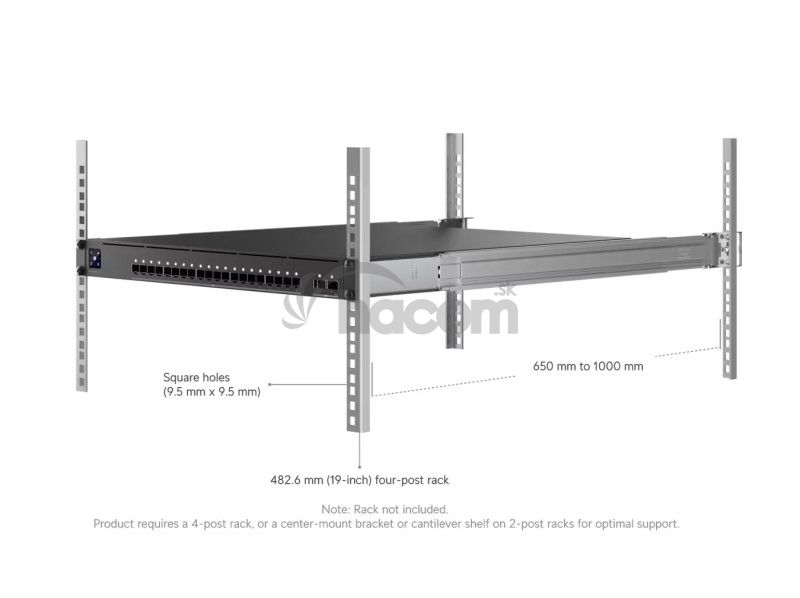

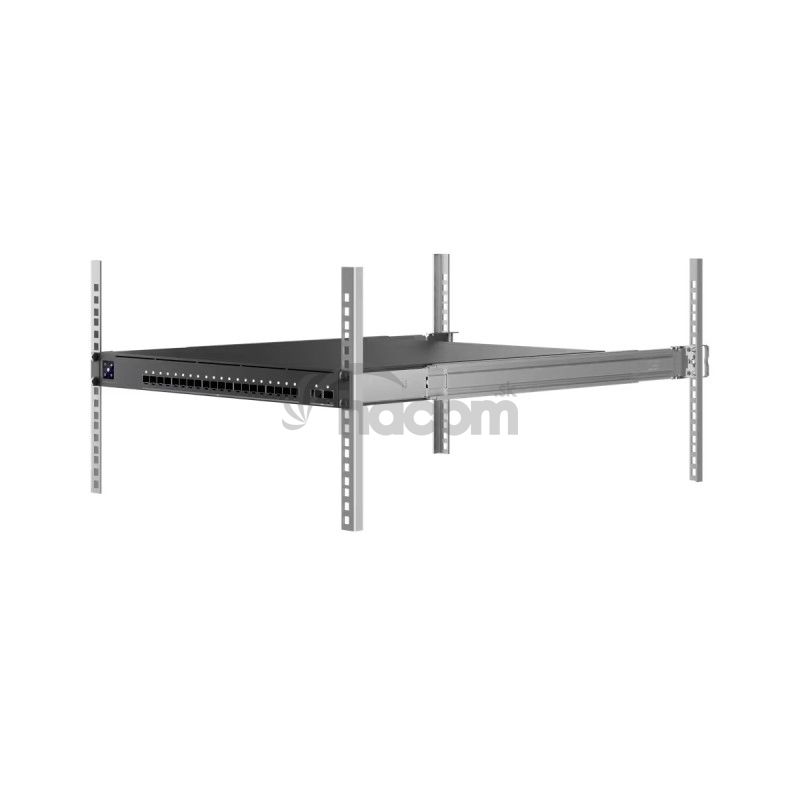

Form Factor: montáž do racku (1U plná hĺbka) - pre optimálnu oporu vyžaduje 4-stĺpikový stojan (rack), stredový držiak alebo konzolovú policu u 2-stĺpikových stojanov (rackov)
Podporovaná hĺbka čajky: štvorstĺpikové stojany (regály) 482,6 mm (19"), hĺbka stĺpikov v rozmedzí od 650 do 1 000 mm (25,6–39,4")
Použitie: vnútorné

NDAA Compliant: áno

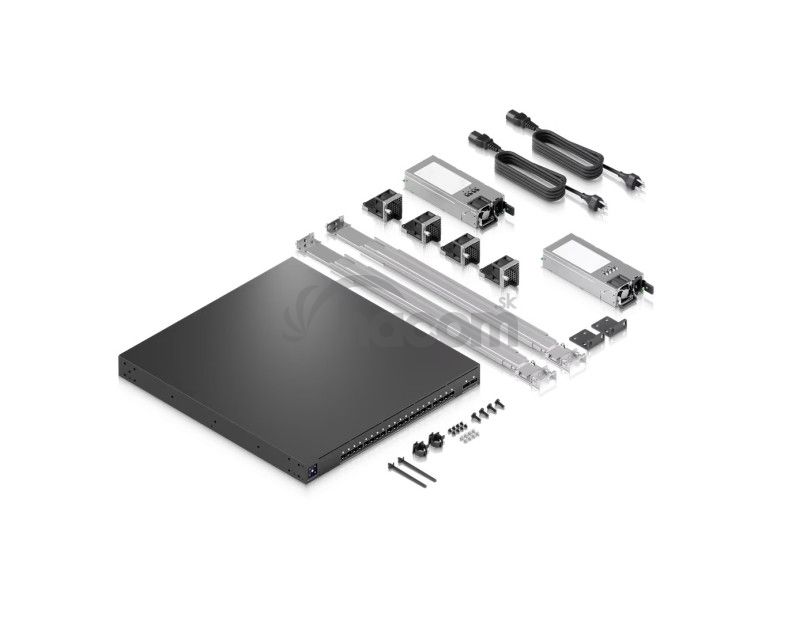

Obsah balenia:
* Ubiquiti UniFi Enterprise Audio/Video Fiber
* 2x napájací kábel
* 2x vymeniteľné napájacie moduly (hot-swap)-inštalované v tele zariadenia
* 4x vymeniteľné ventilátory (hot-swap)-inštalované v tele zariadenia

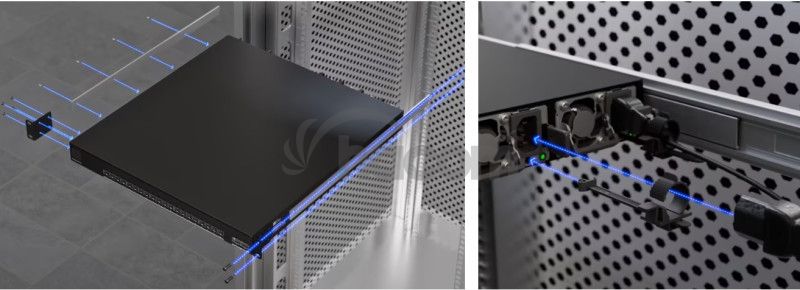

* inštalačná sada pre montáž do 1U racku (skrutky, kotvy, úchyty pre montáž do racku, 2x posuvné lyžiny+kolejnice atď.)-vhodné aj pre 2stĺpkové racky s držiakom
* užívateľská príručka

Odkaz na stránku výrobcu: https://techspecs.ui.com/unifi/switching/eav-fiber
Sprievodca inštaláciou: https://dl.ui.com/qig/eav-fiber/#index
