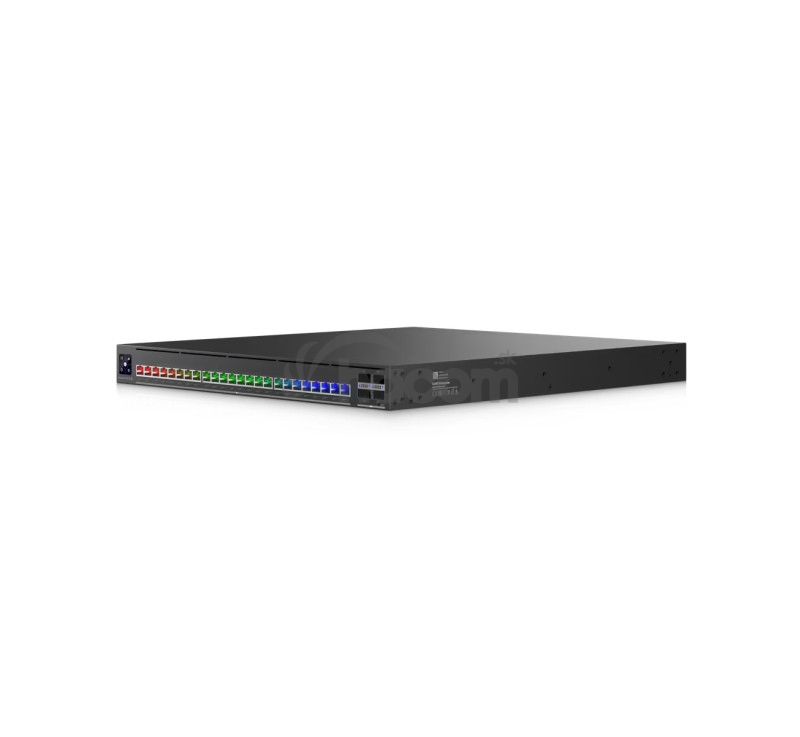

Ubiquiti EAV-XG-24-PoE, UniFi Enterprise Audio/Video XG 24 PoE switch
špičkový UniFi PoE L3 switch pre profesionálne A/V inštalácie


Produkt patrí do "Unifi Enterprise Partner Program" - všetky predaje sú podmienené registráciou projektu s vyplnením formulára.

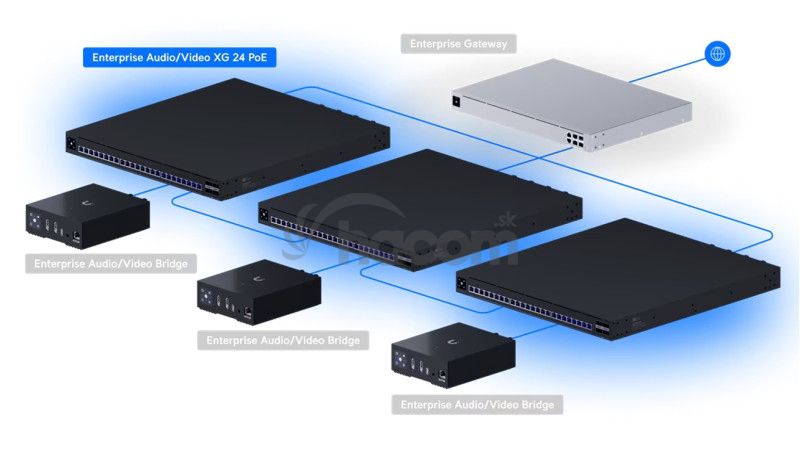

Switch navrhnutý pre profesionálne audio/video infraštruktúry s vysokými nárokmi na výkon, stabilitu a presnú synchronizáciu. Nabízí 24× 10G PoE+++ portov pre napájanie aj prenos dať jediným káblom a 4× 100G QSFP28 uplinky pre extrémne rýchle páteřové prepojenie. Ideálne riešenie pre konferenčné centrá alebo rozsáhlé AV inštalácie využívajúce moderné IP technológie.
Vďaka podpore PTP časovania, štandardov SMPTE ST 2110, SDVoE a AES67 umožňuje presne synchronizovaný prenos obrazu aj zvuku v reálnom čase. Integrovaný OCXO clock zaisťuje mimořádne stabilné časovanie a možnosť pripojenia externého GPS Grandmaster zdroja cez SMA konektor posúva synchronizáciu na úroveň profesionálnych vysielacích systémov. Technológia Etherlighting navyše uľahčuje orientáciu v kabeláži a správu portov.
Dedikovaný OOB manažment port poskytuje oddelený prístup pre správu cez SSH aj pri nedostupnosti hlavnej siete. Konzolový port umožňuje priamy sériový prístup k CLI pre diagnostiku, konfiguráciu a obnovu zariadenia. PoE výkon umožní napájanie rozsáhlých AV technológií, kamer alebo profesionálnych endpointov z jedného centrálneho prvku infraštruktúry.
(Poznámka: EAV-XG-24-PoE sa predtým nazýval EAV-24-PoE. Ide iba o aktualizáciu názvu; čiže vykonané žiadne zmeny hardvéru.)

Kľúčové vlastnosti
* široká podpora A/V protokolov - SMPTE ST 2110, SDVoE, Dante, AES67 a ďalších
* PTP časovanie s presným OCXO clockom
* 24x 10GbE RJ-45 portov s PoE+++ - vysokohustotné porty 10 GbE PoE+++ poskytujú vysoký výstupný výkon a konektivitu pre náročné AV zariadenia
* 100G uplink konektivita - 4 uplinkové porty QSFP28 umožňujú vysokorýchlostnú agregáciu naprieč distribučnými a základnými vrstvami s rastúcou dopytom po sieti
* celkový PoE budget až 2150 W pri zdieľanom režime (200–240 V AC) & 1850 W (100–120 V AC)
* porty s podsvietením Etherlighting - svetelná indikácia umiestnenia portu, rýchlosť/linku a natívne VLAN/sieť
* konzolový port pre CLI správu a diagnostiku
* načasovanie PTP - presné časovanie AV siete s režimami Grandmaster, Boundary a Transparent s obsahom SMA portu pre synchronizáciu GPS
* redundantné napájanie a chladenie - 2 napájacie zdroje vymeniteľné za prevádzky a inteligentné chladenie (4 hot-swap moduly ventilátorov) zaisťujú spoľahlivú prevádzkyschopnosť v kritických prostrediach
* optimalizované pre inštaláciu do 4-stĺpikového racku

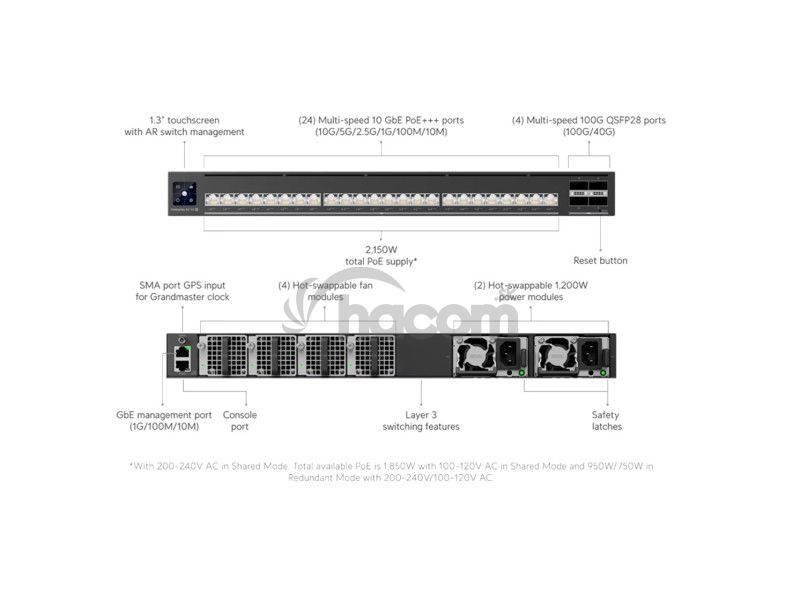

Rozloženie portov:
* 1 GbE RJ-45 - 1x (1G/100M/10M)- iba port pre správu OOB (management)-aj keď nie je k dispozícii sieťový prístup
* 10 GbE RJ-45 - 24x (všetko PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex nie je podporovaný
* 100G QSFP28 - 4x (100G/40G) - pre vysokorýchlostné páteřné prepojenie (uplink)
* 1x konzolový port RJ-45 - priamy prístup k CLI prepínača pre rýchlu diagnostiku, obnovu alebo konfiguráciu
* 1x SMA konektor - vstup pre časový signál z GPS hodín (režim hodín Grandmaster s protokolom PTP-primárny zdroj času pre sieť) - precízna synchronizácia času v A/V sieti

Výkon:
Spínacia kapacita switcha: 1280 Gb/s
Rýchlosť smerovania: 810 Mpps
Veľkosť vyrovnávacej pamäte paketov: 8 MB
Celková priepustnosť bez blokovania: 640 Gb/s
Podporované VLAN: 1000
Veľkosť tabuľky MAC adres: 32 000
Statické trasy IPv4: 512
Zoznam riadenia prístupu (ACL):
* IPv4: 256 pravidiel
* MAC: 256 pravidiel

Funkcia vrstvy L3:
*DHCP server pre lokálne spravované siete
*Inter-VLAN Routing (lokálne siete)
*statické smerovanie (lokálne siete)

Funkcia vrstvy L2:
* agregácia portov LACP
* STP & RSTP
* QoS (DSCP)
* PTPv2
* Pre AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
* pokročilá konfigurácia IGMP (Querier, Fast Leave, Router Port)
* IGMP Snooping
* 802.1X Control
* ACL založené na MAC a izolácie zariadenia
* DHCP Snooping & Guarding
* limit rýchlosti výstupu
* riadenie toku
* Storm Control
* obmedzovanie rýchlosti Multicast & Broadcast
* blokovanie adres MAC
* obmedzenie portov na základe MAC adres
* ACL založený na protokole IP a izolácie siete
* zrkadlenie a izolácia portov
* Jumbo rámca
* LLDP-MED
* Voice VLAN
* prevencie slúčiek

Hardware:
Max. PoE výstup: až PoE+++ (802.3 bt až 90 W na port, typ 4, trieda 8)
Celkový napájací výkon PoE-budget:
*200–240 V AC sdílený režim: 2150 W s dvoma modulmi 1200 W
*100–120 V AC sdílený režim: 1850 W s dvoma modulmi 1200 W
*200 – 240 V AC redundantný režim: 1050 W s dvoma modulmi 1200 W
*100 – 120 V AC redundantný režim: 850 W s dvoma modulmi 1200 W

PoE porty:
* 24x PoE+++
Celkový PoE výkon-budget: až 2150 W (AC 200–240 V, sdílený režim)
Max. výkon PoE na port podľa PSE:
* PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (na 1 port)

Management-správa:
*Ethernet
*Serial Console
*AR

Softvér: aplikácia UniFi Network verzia 9.1.120 alebo novšia (pre implementáciu pokročilých štandardov a funkcií)
- plná konfigurácia prebieha cez centrálny UniFi Network Server

Metoda napájania: 2x univerzálny AC vstup, 100–240 V AC, 50/60 Hz
Metóda vstupného napájania: 2x AC vstup, napájacie moduly (zdroje) vymeniteľné počas prevádzky

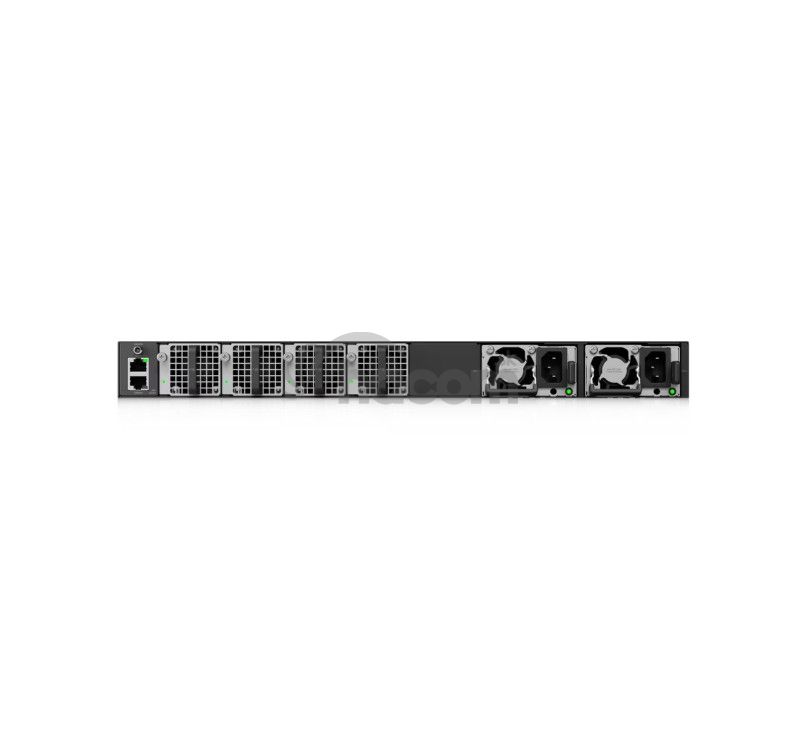

Redundancia a chladenie:
- napájacie zdroje: 2× hot-swap 1200W AC/DC napájacie moduly, redundantné
- počet ventilátorov: 4 (40x40 mm) - moduly ventilátorov vymeniteľné počas prevádzky (moduly pracujú s redundanciou 3+1)
Maximálna spotreba energie: 150 W (bez PoE výstupov-záťaže), 2 400 W (včítane PoE výstupov-plné vyťaženie)

LED diódy: Ethernet, PSU, ventilátor
Tlačidlá: factory reset
LCM displej: 1,3" dotykový displej (modul)
Technológia Etherlighting:
* inteligentné podsvietenie portov a systémových stavov
* Ethernet, QSFP28 - farebná indikácia stavu

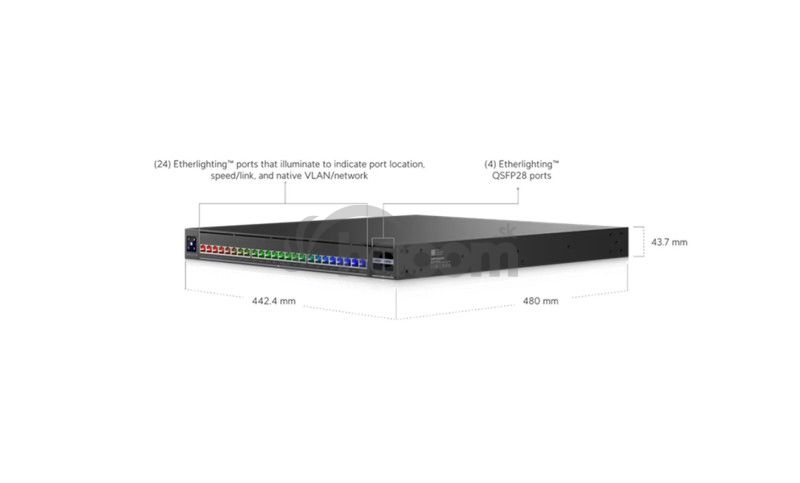

Rozmery (mm): 442,4 × 480 × 43,7
Hmotnosť (g): 9850 (9950 s rack úchytmi)
Farba: čierna
Materiál puzdra: SGCC ocel
Materiál uchytenia: SGCC ocel
ESD ochrana: vzduch: ± 2 kV, kontakt: ± 8 kV
Odvod tepla: 512 BTU/hod (bez PoE výstupu)
Teplota okolia (°C): -5 až 40
Okolitá provozní vlhkosť: 10 až 90 % bez kondenzácie

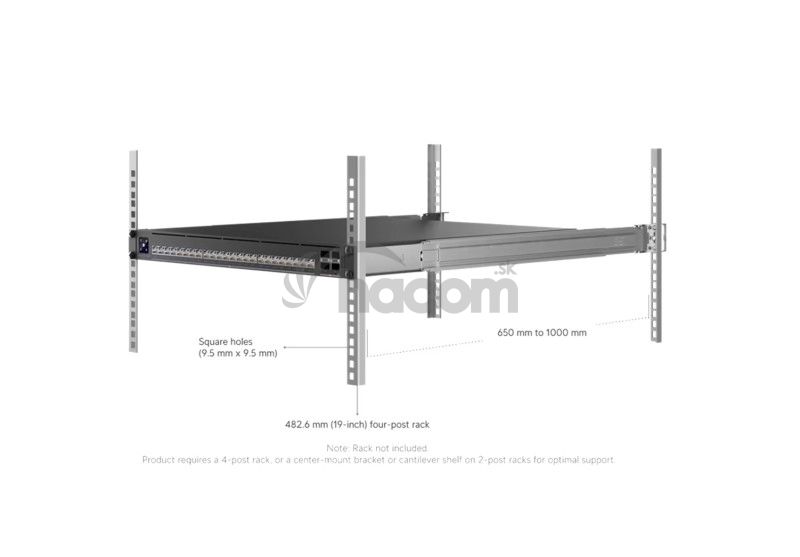

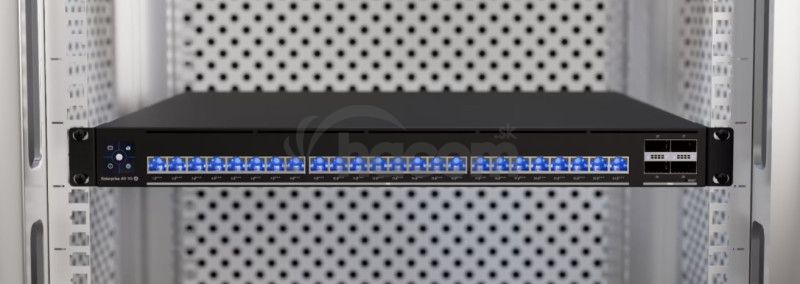

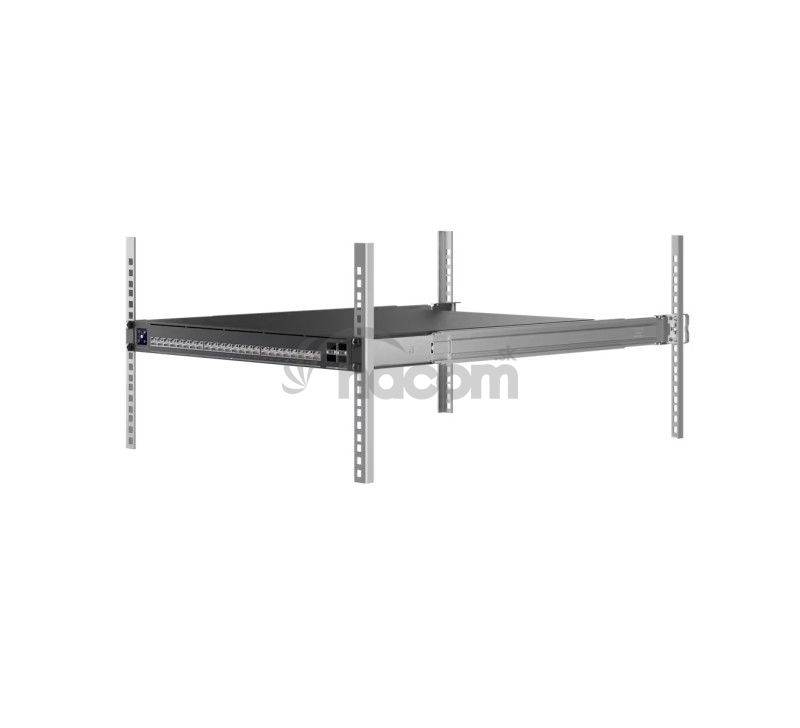

Form Factor: montáž do racku (1U plná hĺbka) - pre optimálnu oporu vyžaduje 4-stĺpikový stojan (rack), stredový držiak alebo konzolovú policu u 2-stĺpikových stojanov (rackov)
Podporovaná hĺbka čajky: štvorstĺpikové stojany (regály) 482,6 mm (19"), hĺbka stĺpikov v rozmedzí od 650 do 1 000 mm (25,6–39,4")
Použitie: vnútorné

NDAA Compliant: áno

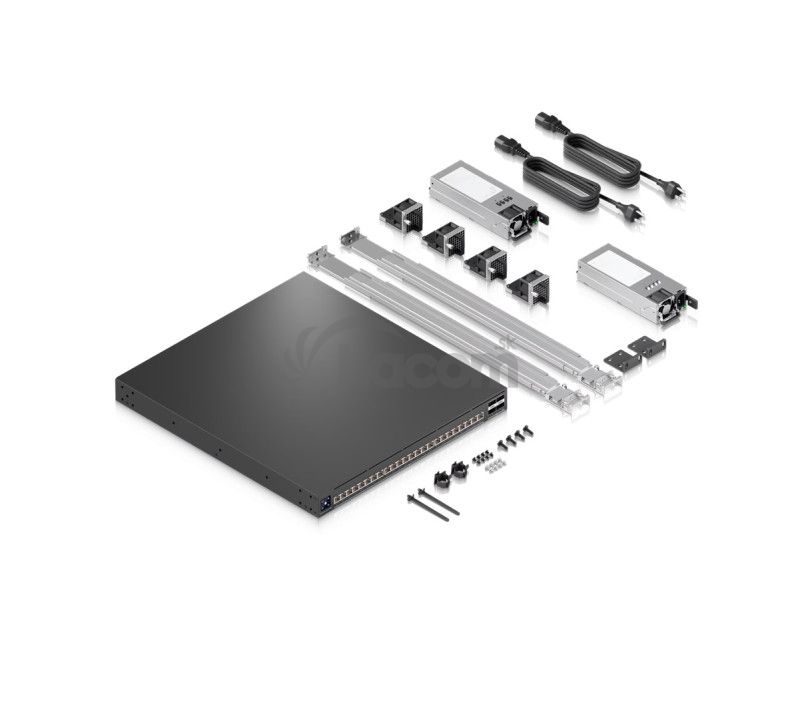

Obsah balenia:
* UniFi Enterprise A/V XG 24 PoE switch
* 2x napájací kábel
* 2x vymeniteľné napájacie moduly (hot-swap)-inštalované v tele zariadenia
* 4x vymeniteľné ventilátory (hot-swap)-inštalované v tele zariadenia

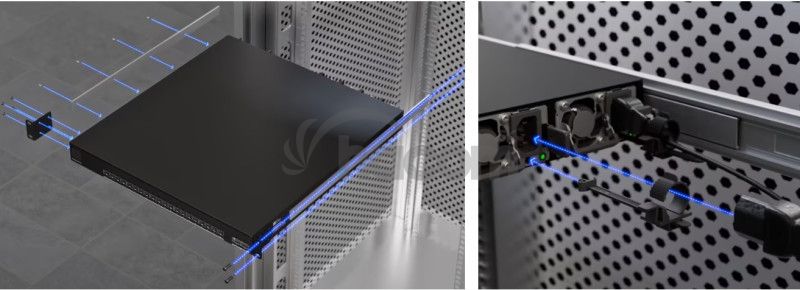

* inštalačná sada pre montáž do 1U racku (skrutky, kotvy, úchyty pre montáž do racku, 2x posuvné lišty+kolejnice atď.)-vhodné aj pre 2stĺpkové racky s držiakom
* užívateľská príručka

Odkaz na stránku výrobcu: https://techspecs.ui.com/unifi/switching/eav-xg-24-poe
Sprievodca inštaláciou: https://dl.ui.com/qig/eav-xg-24-poe/#index
