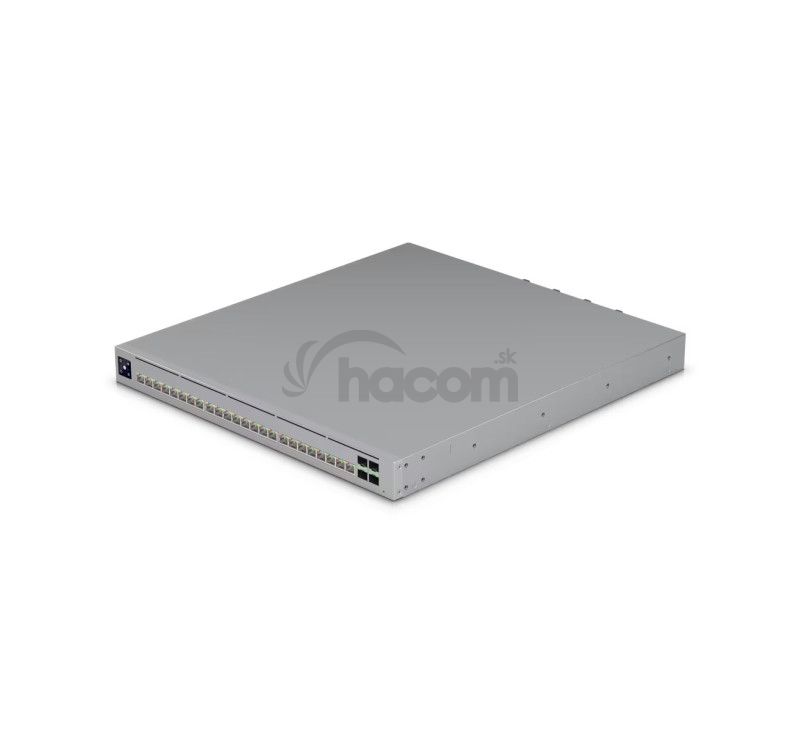

Ubiquiti ECS-24S-PoE, UniFi Enterprise Campus 24S (Stacking) PoE switch


Produkt patrí do "Unifi Enterprise Partner Program" - všetky predaje sú podmienené registráciou projektu s vyplnením formulára.


Špičkový 24portový L3 switch s podporou PoE+++ je navrhnutý pre moderné infraštruktúry, ktoré vyžadujú vysokú priepustnosť, spoľahlivosť a pokročilé sieťové funkcie.
Nabízí kombináciu 8× 2,5G a 16× 10G RJ-45 portov s napájaním PoE+++, doplnenú o 2× 100G QSFP28 a 4× 25G SFP28 pre ultrarýchle úplinky. Celkový PoE výkon až 1050 W v sdílenom režime zaisťuje dostatok energie pre rozsiahle nasadenie IP kamer, AP alebo ďalších zariadení.
Kritické prvky ako duálny hot-swap napájacie moduly a štyri vymeniteľné ventilátory zaisťujú neprerušený prevádzku a jednoduchú údržbu bez výpadkov. Kovové šasi z SGCC ocele zvyšuje odolnosť zariadenia a splňuje priemyselné štandardy CE, FCC a IC. Vďaka výške 1U a priloženej montážnej sade je pripravený na nasadenie do racku, pričom pre 2-stĺpové racičky je možné použiť stredový držiak alebo policu.

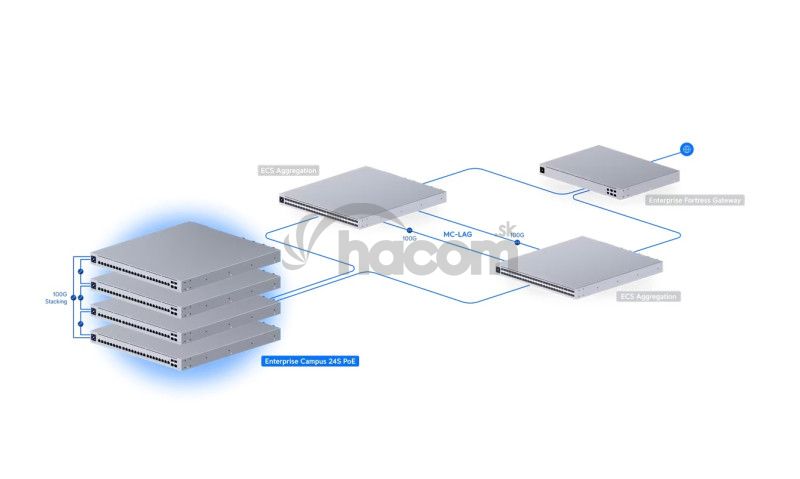

Dotykový 1,3" displej poskytuje rýchly prehľad o stave systému a umožňuje základné ovládanie priamo na zariadení. Vďaka podpore stackingu je možné ľahko prepojiť viac switchov do jedinej logickej jednotky, čo umožňuje centralizovanú správu a výrazné zjednodušenie sieťovej infraštruktúry. Riešenie je ideálne pre prostredie, kde je potrebné rozširovať kapacitu bez zložitej konfigurácie. rozšíriteľnú sieť.

Kľúčové vlastnosti
* porty s podsvietením Etherlighting - indikácia umiestnenia portu, rýchlosť/linku a natívne VLAN/sieť
* 16× 10G RJ-45 PoE+++, 8× 2,5G RJ-45 PoE+++, 4× 25G SFP28
* 2× 100G QSFP28 pre stohovanie
* plná Layer 3 funkcionalita - smerovanie tretej vrstvy bez obmedzenia priepustnosti
* podpora záložného napájania - redundantné napájanie - dva Hot-Swappable napájacie moduly (2× 600W)
* štyri ventilátory vymeniteľné počas prevádzky (Hot-Swappable)
* 1,3" dotykový LCM displej-modul pre monitoring a ovládanie
* celkový PoE budget až 1050 W (AC 100–240 V, sdílený režim)
* podpora UniFi Network verzia 9.0.114 a vyššia

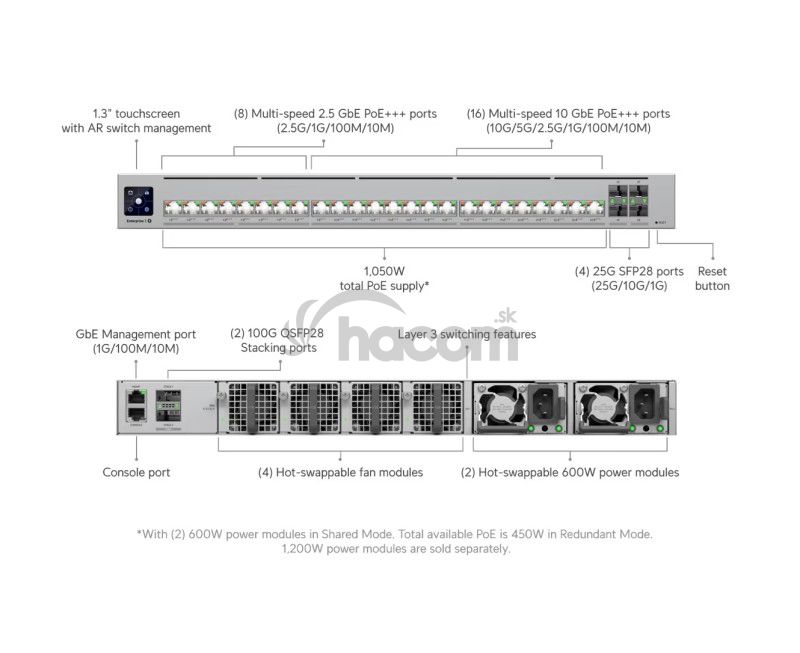

Rozloženie portov:
* 1 GbE RJ-45 - 1x 1 (1G/100M/10M)- iba port pre správu OOB (management)
* 2,5 GbE RJ-45 - 8x (všetko PoE+++) (2,5G/1G/100M/10M) - 10/100M - poloduplex nie je podporovaný
* 10 GbE RJ-45 - 16x (všetko PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex nie je podporovaný
* 25G SFP28 - 4x (25G/10G/1G) - uplink porty pre vysokorýchlostné pripojenie
* 100G QSFP28 - 2x (100G) - iba stohovací port, nepodporuje uplink
* 1x konzolový port RJ-45

Výkon:
Spínacia kapacita switcha: 460 Gb/s
Rýchlosť smerovania: 342 Mpps
Veľkosť vyrovnávacej pamäte paketov: 8 MB
Celková priepustnosť bez blokovania: 230 Gb/s
Podporované VLAN: 1000
Veľkosť tabuľky MAC adres: 32 000
Statické trasy IPv4: 512
Zoznam riadenia prístupu (ACL):
* IPv4: 256 pravidiel
* MAC: 256 pravidiel

Funkcia vrstvy L3:
*DHCP server pre lokálne spravované siete
*Inter-VLAN Routing (lokálne siete)
*statické smerovanie (lokálne siete)

Funkcia vrstvy L2:
* agregácia portov LACP
* Stacking
* STP & RSTP
* Cross-Stack LAG
* QoS (DSCP)
* Pre AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
* pokročilá konfigurácia IGMP (Querier, Fast Leave, Router Port)
* IGMP Snooping
* 802.1X Control
* ACL založené na MAC a izolácie zariadenia
* DHCP Snooping & Guarding
* limit rýchlosti výstupu
* riadenie toku
* Storm Control
* obmedzovanie rýchlosti Multicast & Broadcast
* blokovanie adres MAC
* obmedzenie portu na základe MAC
* ACL založený na protokole IP a izolácie siete
* zrkadlenie a izolácia portov
* Jumbo rámca
* LLDP-MED
* Voice VLAN
* prevencie slúčiek

Hardware:
Max. PoE výstup: až PoE+++ (802.3 bt až 90 W, typ 4, trieda 8)
Celkový napájací výkon PoE-budget:
*100–240 V AC sdílený režim: 1050 W s dvoma 600 W modulmi
*100 – 240 V AC redundantný režim: 450 W s dvoma 600 W modulmi

PoE porty:
* 24x PoE+++
Celkový PoE výkon-budget: až 1050 W (s dvoma 600 W napájacími modulmi, sdílený režim)
Max. výkon PoE na port podľa PSE:
* PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (na 1 port)

Management-riadenie:
*Ethernet
*port pre správu OOB
*Serial Console
*AR

Softvér: aplikácia UniFi Network verzia 9.0.114 (pre konfiguráciu a správu UniFi zariadení)

Metoda napájania: 2x univerzálny vstup, 100–240 V AC, 50/60 Hz
Metóda vstupného napájania: 2x AC vstup, napájacie moduly (zdroje) vymeniteľné počas prevádzky

Maximálna spotreba energie: 150 W (bez PoE výstupov-záťaže), 2 400 W (včítane PoE výstupov-plné vyťaženie)
Redundancia a chladenie:
- napájacie zdroje: 2× hot-swap 600W AC/DC napájacie moduly, redundantné
- počet ventilátorov: 4 (40x40 mm) - moduly ventilátorov vymeniteľné počas prevádzky (moduly pracujú s redundanciou 3+1)

LED diódy: Ethernet, SFP28, systém
Tlačidlá: factory reset
LCM displej: 1,3" dotykový displej (modul)

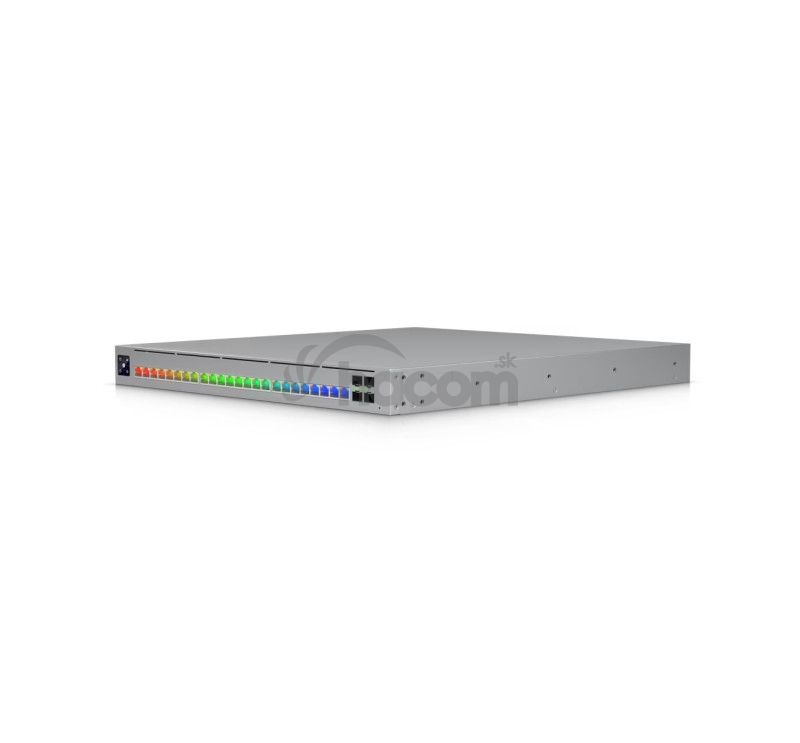

Technológia Etherlighting:
* inteligentné podsvietenie portov a systémových stavov
* Ethernet, SFP28 (pre optimálny jas použite prepojovacie káble Etherlighting ) - farebná indikácia stavu

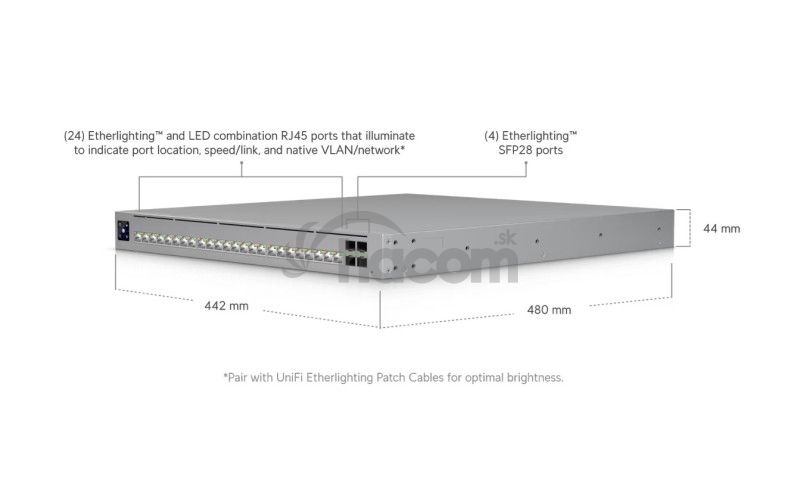

Rozmery (mm): 442,4 × 496 × 44
Hmotnosť (g): 9200 (9300 s rack úchytmi)
Farba: striebra
Materiál puzdra: SGCC ocel
Materiál uchytenia: SGCC ocel
ESD/EMP ochrana: vzduch: ± 12 kV, kontakt: ± 12 kV
Odvod tepla: 512 BTU/hod (bez PoE výstupu)
Teplota okolia (°C): -5 až 40
Okolitá provozní vlhkosť: 10 až 90 % bez kondenzácie

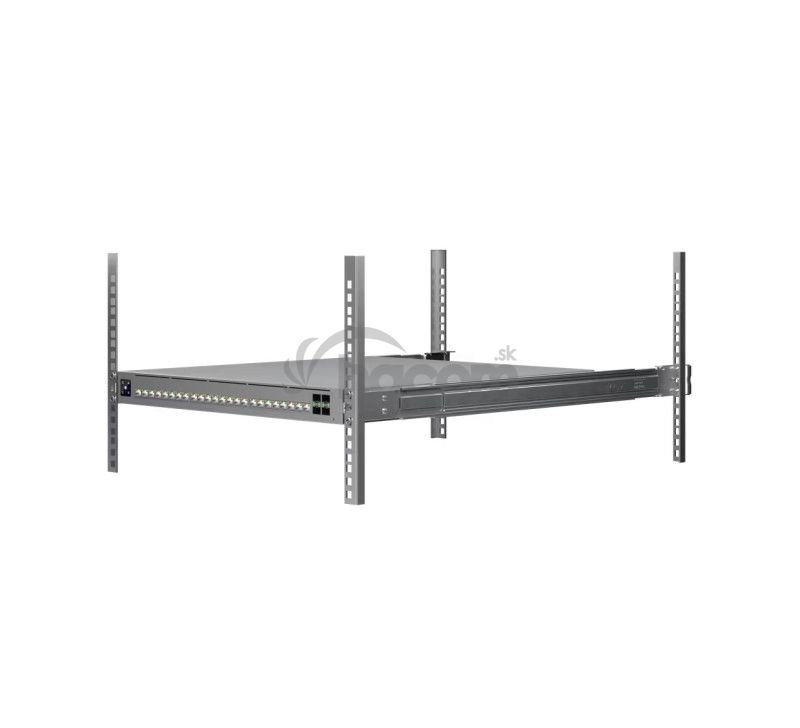

Form Factor: montáž do racku (1U plná hĺbka) - pre optimálnu oporu vyžaduje 4-stĺpikový stojan (rack), stredový držiak alebo konzolovú policu u 2-stĺpikových stojanov (rackov)
Podporovaná hĺbka čajky: štvorstĺpikové stojany (regály) 482,6 mm (19"), hĺbka stĺpikov v rozmedzí od 650 do 1 000 mm (25,6–39,4")
Použitie: vnútorné

NDAA Compliant: áno

Obsah balenia:
* UniFi Enterprise Campus 24S PoE switch
* 2x napájací kábel
* 2x vymeniteľné napájacie moduly (hot-swap)-inštalované v tele zariadenia
* 4x vymeniteľné ventilátory (hot-swap)-inštalované v tele zariadenia
* inštalačná sada pre montáž do 1U racku (skrutky, úchyty pre montáž do racku atď.)-vhodné aj pre 2stĺpikové racky s držiakom
* užívateľská príručka

Odkaz na stránku výrobcu: https://techspecs.ui.com/unifi/switching/ecs-24s-poe
Sprievodca inštaláciou: zhodná inštalácia ako pri ECS-24-PoE (rozmery, montáž do racku, napájanie a chladenie) - model ECS-24S-PoE podporuje HW stohovanie, čo vyžaduje dodatočnú kabeláž a odlišné rozloženie portov (stohovacie káble, vysokorýchlostné DAC káble
